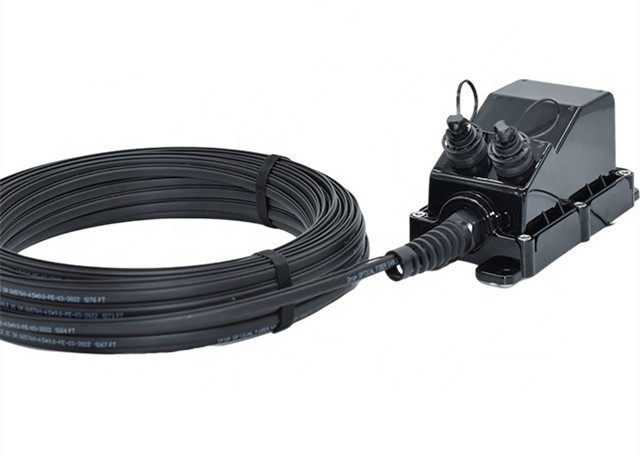

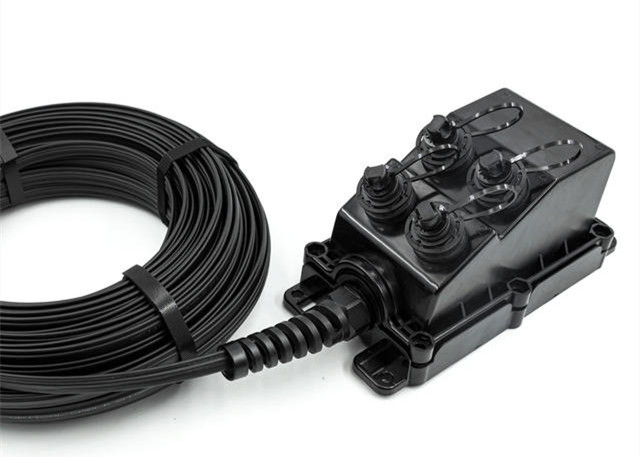

OptiTap संगत एसएसटी ड्रॉप केबल्स के साथ 6 फाइबर एमएसटी फाइबर ऑप्टिक मल्टीपोर्ट सर्विस टर्मिनल एनक्लोजर बॉक्स
मल्टीपोर्ट सर्विस टर्मिनल (MST) बॉक्स FastConnect क्लोजर FTTx-ODN नेटवर्क के एक्सेस पॉइंट्स के लिए उपयोग किया जाता है।यह एक उत्पाद है जिसमें सभी इनलेट और आउटलेट केबल पहले से जुड़े हुए हैं, जिससे क्लोजर ओपनिंग और फाइबर स्प्लिसिंग की आवश्यकता समाप्त हो जाती है।सभी बंदरगाह कठोर एडेप्टर से सुसज्जित हैं।ऑपरेटरों को ओडीएन परिनियोजन के दौरान तंतुओं को विभाजित करने या बॉक्स खोलने की आवश्यकता नहीं होती है, जिससे सेवा प्रावधान दक्षता में सुधार होता है।MST बॉक्स बाहरी उपयोग के लिए एक नया आर्थिक फाइबर वितरित समाधान है।पारंपरिक उत्पादों की तुलना करें, एमएसटी बॉक्स संचालित करना आसान है और उच्च संगतता है।ऑपरेशन की कुल लागत (TCO) को 15-30% कम करता है।
इसका उपयोग अलग-अलग स्थितियों के आधार पर वॉल-माउंटिंग, एरियल इंस्टॉलेशन या होल्डिंग पोल इंस्टॉलेशन के लिए किया जा सकता है।एमएसटी बॉक्स न केवल FTTH क्षेत्र में उपयोग किया जाता है, बल्कि FTTA या अन्य कठोर वातावरण में भी उपयोग किया जाता है।
विशेषताएँ:
उच्च संगतता: ODVA, Hconn, मिनी SC, PLC, MPO या पावर एडॉप्टर को इकट्ठा किया जा सकता है।
फैक्ट्री-सील या फील्ड असेंबली।
काफी मजबूत: 1200N पुलिंग फोर्स लॉन्ग टर्म के तहत काम करना।

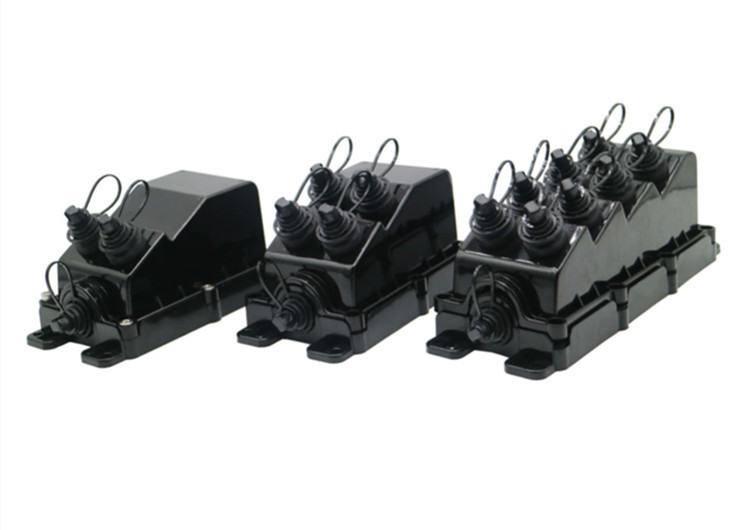

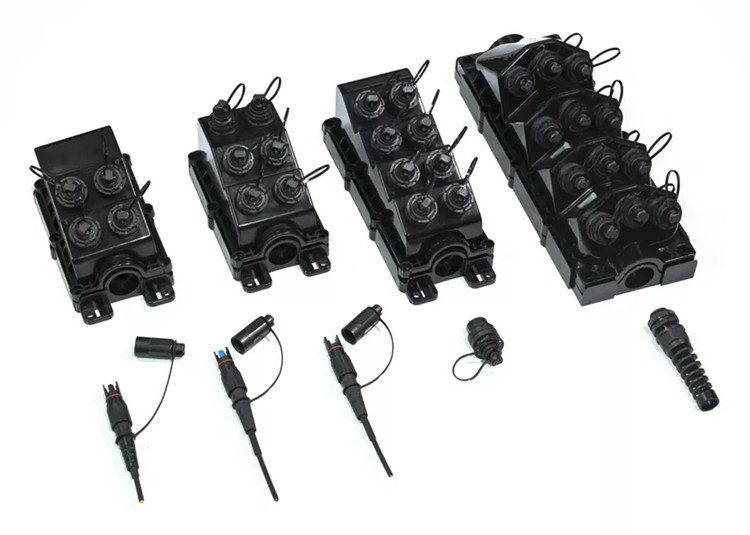

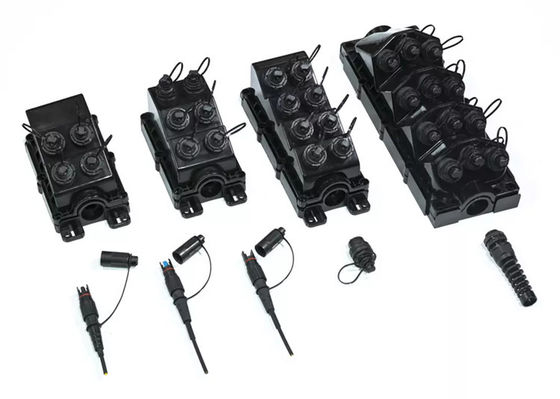

सिंगल या मल्टीफाइबर कठोर कनेक्टर के लिए 2 से 12 पोर्ट तक।

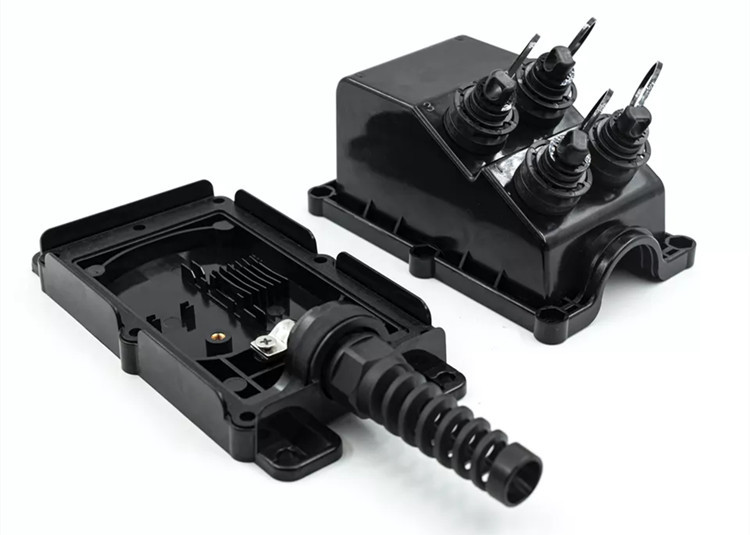

फाइबर डिवाइड के लिए पीएलसी या ब्याह आस्तीन के साथ उपलब्ध है।
IP67 वाटरप्रूफ रेटिंग।
वॉल-माउंटिंग, एरियल इंस्टॉलेशन या होल्डिंग पोल इंस्टॉलेशन।
घटी हुई कोण सतह और ऊंचाई सुनिश्चित करती है कि संचालन करते समय कोई कनेक्टर हस्तक्षेप न करे।
लागत प्रभावी: 40% ऑपरेटिंग समय बचाएं।
आईईसी 61753-1 मानक को पूरा करें।
विशेष विवरण:
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 210x105x93(4कोर) |
| प्रवेश संरक्षण | IP68 |
| वर्किंग टेम्परेचर | -40 ~ 85 ℃ |
| केबल शक्ति सदस्य | बख़्तरबंद या गैर बख़्तरबंद |
| केबल प्रकार | हाइब्रिड या गैर-हाइब्रिड |
| गोल केबल ओडी | 5.0 मिमी से 14.0 मिमी |
| फ्लैट केबल आयाम | 4.6x8.9 मिमी |
| केबल जैकेट सामग्री | एलएसजेडएच, पीई या टीपीयू |
| झुका हुआ त्रिज्या | 20डी |
| केबल क्रश प्रतिरोध | 200 एन / सेमी लंबी अवधि |
| तन्यता ताकत | 1200N लंबी अवधि |
| यूवी प्रतिरोध | आईएसओ 4892-3 |
| अग्नि सुरक्षा रेटिंग | UL94-V0 |
| पीएलसी की संख्या | 1 ~ 2 पीसी |
| फ्यूजन सुरक्षा आस्तीन की संख्या | 1 ~ 24 पीसी |
| इंस्टालेशन | दीवार/पोल/एरियल माउंटेड |
अनुप्रयोग:
एफटीटीएच क्षेत्र
पारंपरिक समाधान ONU या FDH (ऑप्टिकल नेटवर्क यूनिट / फाइबर डिस्ट्रीब्यूशन हब) का उपयोग करते हैं, जब ट्रंक ऑप्टिकल केबल हवेली और विला के बाहर आता है।FTTX एनक्लोजर ONU या FDH को रिप्लेस कर सकता है क्योंकि इसमें फाइबर डिस्ट्रीब्यूशन फंक्शन है।अंदर, इसे 2-4 पीसी 1 * 8 या 1 * 16 पीएलसी तय किया जा सकता है, और 24 पीसी फाइबर ब्याह सुरक्षा आस्तीन लगाया जा सकता है।1-48F IP67 प्रीअसेंबल वॉटरप्रूफ कनेक्टर के साथ मिलन के बाद, FTTX एनक्लोजर प्रत्येक हवेली और विला या लो वोल्टेज साइलो को सीधे कनेक्ट कर सकता है।यह हवेली और विला के बाहर तय किया जा सकता है, या पोल स्थापना को पकड़ सकता है।एफटीटीएक्स संलग्नक कम कनेक्टिंग नोड के माध्यम से सिग्नल हानि को कम कर सकता है।फ़ैक्टरी के पूर्वनिर्मित एफटीटीएक्स संलग्नक के लिए, फाइबर स्प्लिस ऑपरेशन के कारण इसे उच्च कौशल ऑपरेटर की आवश्यकता नहीं है।स्थापना दक्षता 40% तक बढ़ाई जा सकती है।
एफटीटीए क्षेत्र
परंपरागत रूप से, रिमोट रेडियो यूनिट (आरआरयू) और बिल्डिंग बेस बैंड यूनिट (बीबीयू) ऑप्टिकल फाइबर केबल से जुड़े होते हैं, स्टार नेटवर्क तकनीक से बनते हैं।प्रत्येक आरआरयू को बीबीयू के लिए एक डुप्लेक्स आउटडोर केबल लिंक की आवश्यकता होती है।स्थापना के लिए अधिक समय की आवश्यकता होगी और लागत अधिक होगी। एफटीटीएक्स संलग्नक एक एकत्रीकरण / डेमार्क बॉक्स के रूप में काम करता है, आरआरयू और बीबीयू को एक साथ जोड़ता है।BBU से FTTX एनक्लोजर तक, केवल एक मल्टी-फाइबर हाइब्रिड केबल की जरूरत है।फिर एफटीटीएक्स एनक्लोजर फाइबर को प्रत्येक आरआरयू में आईपी67 प्रीअसेम्बल वॉटरप्रूफ केबल असेंबली के माध्यम से विभाजित करता है।आरआरयू एफटीटीएक्स एनक्लोजर पर इकट्ठे पावर कनेक्टर के माध्यम से बिजली प्राप्त कर सकता है। यह अनावश्यक दोहराव से बच सकता है।
