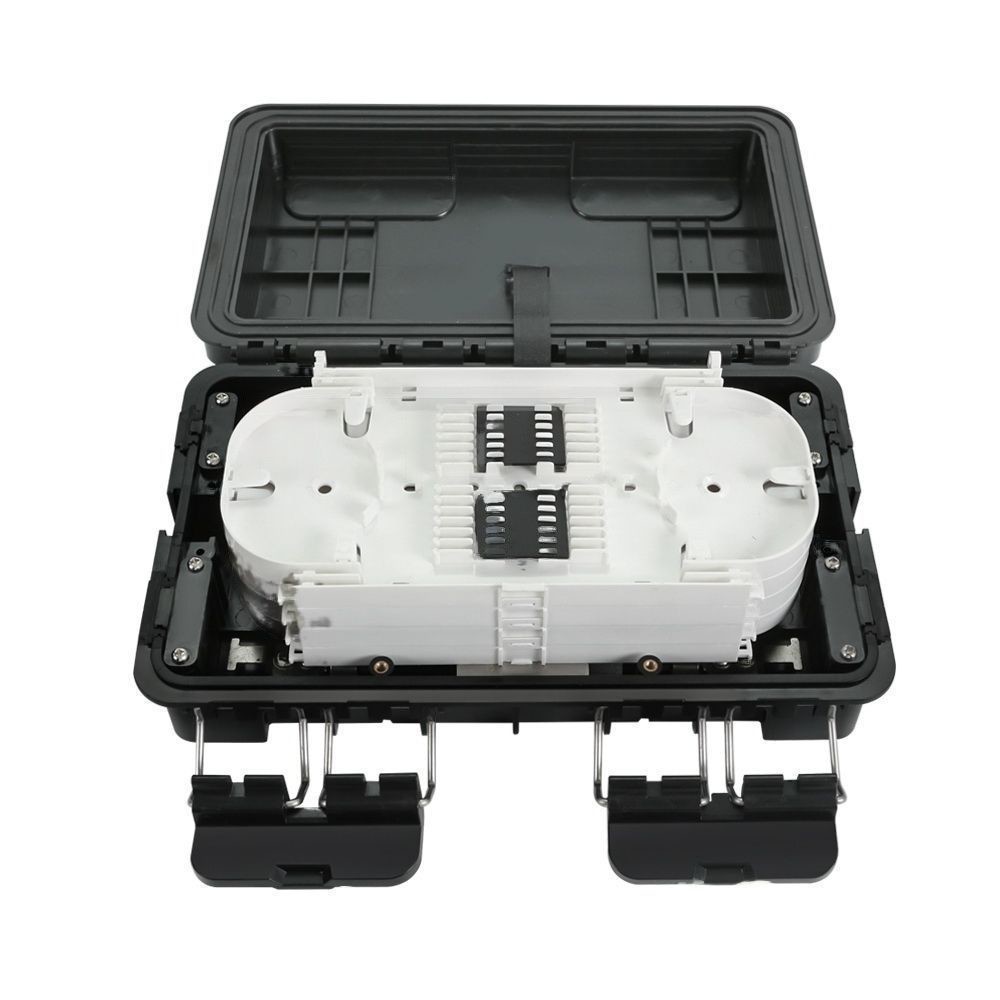

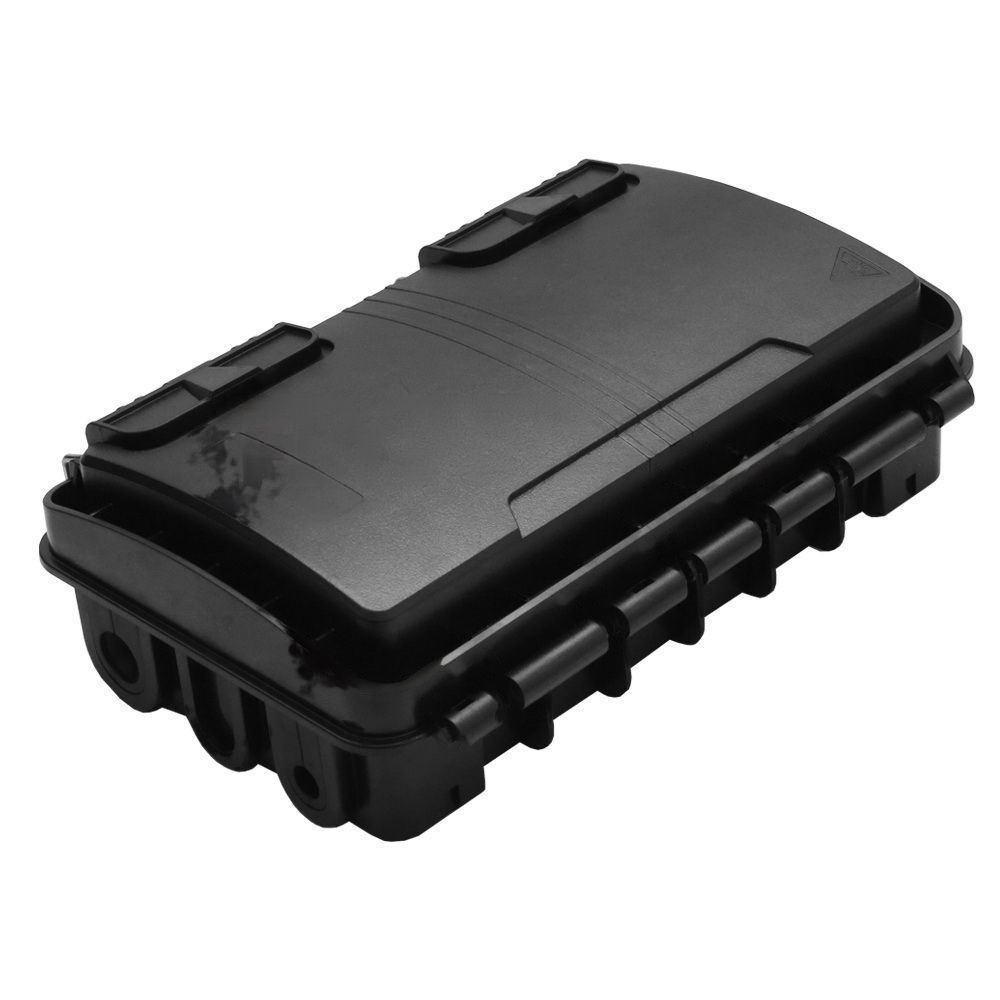

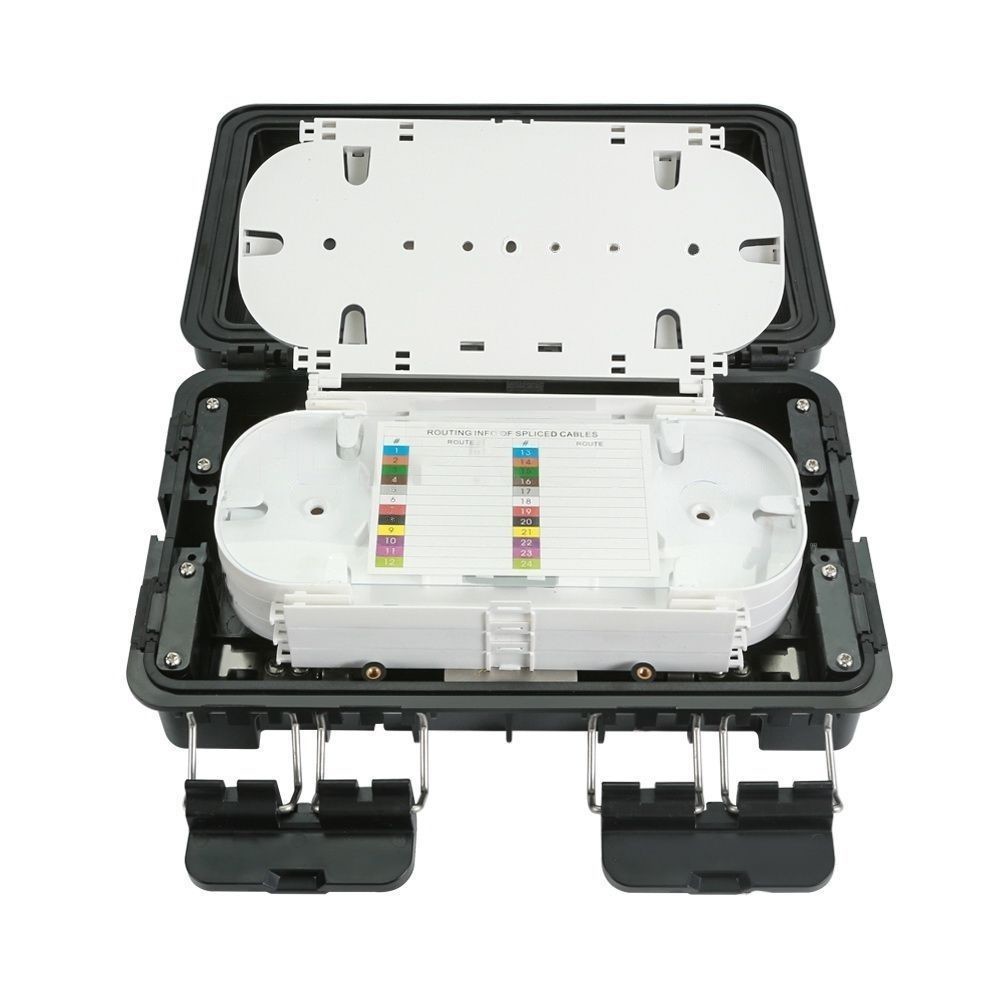

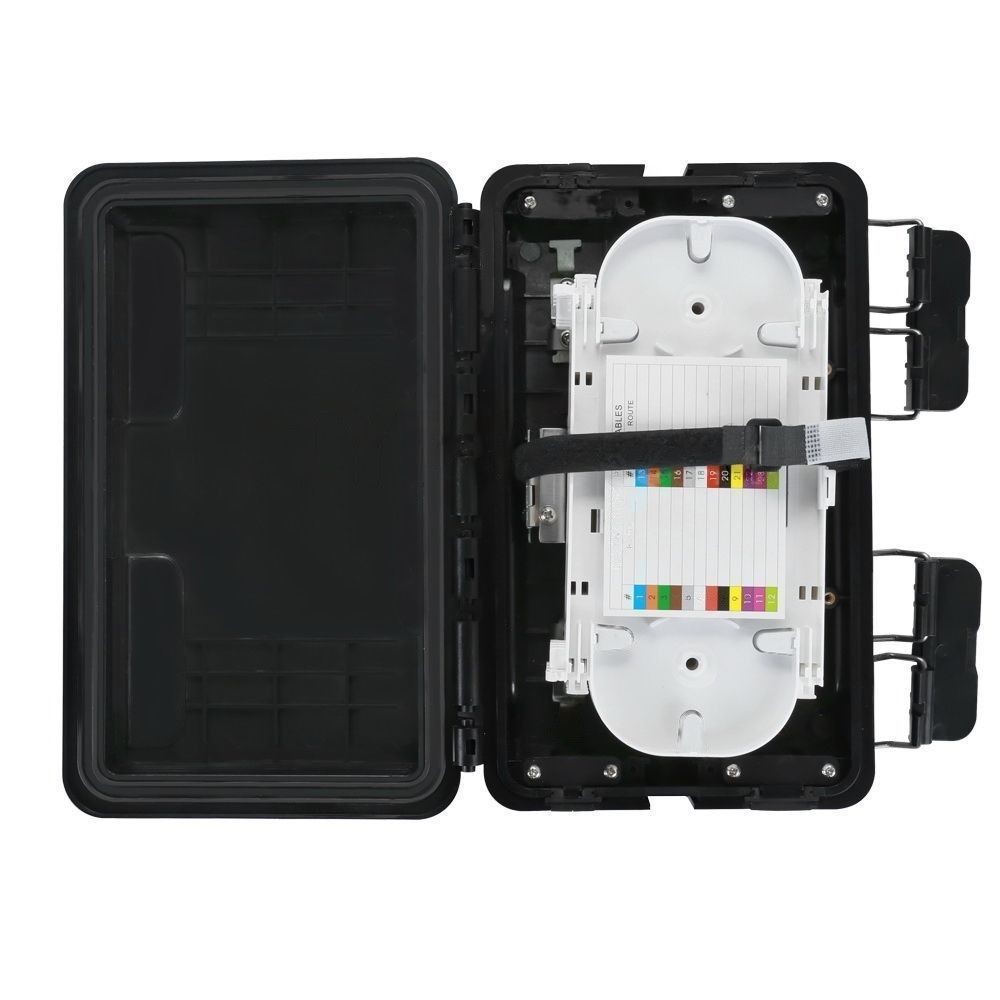

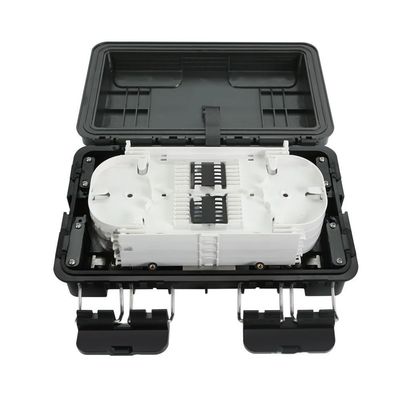

72 फाइबर फाइबर संयुक्त संलग्नक 2In-2Out क्षैतिज फाइबर ऑप्टिक ब्याह संलग्नक
उत्पाद वर्णन
8 इन 8 आउट फाइबर ऑप्टिक केबल एनक्लोजर 8 फाइबर केबल इन-आउट राउंड पोर्ट प्रदान करता है। इसका उपयोग वॉल-माउंटिंग, अंडरग्राउंड और डायरेक्ट दफन एप्लिकेशन में किया जा सकता है। यह उत्पाद उच्च गुणवत्ता वाले ABS से बना है और मैकेनिकल सीलिंग के साथ है। सीलिंग सामग्री से भरा ढांचा।
विशेषताएँ

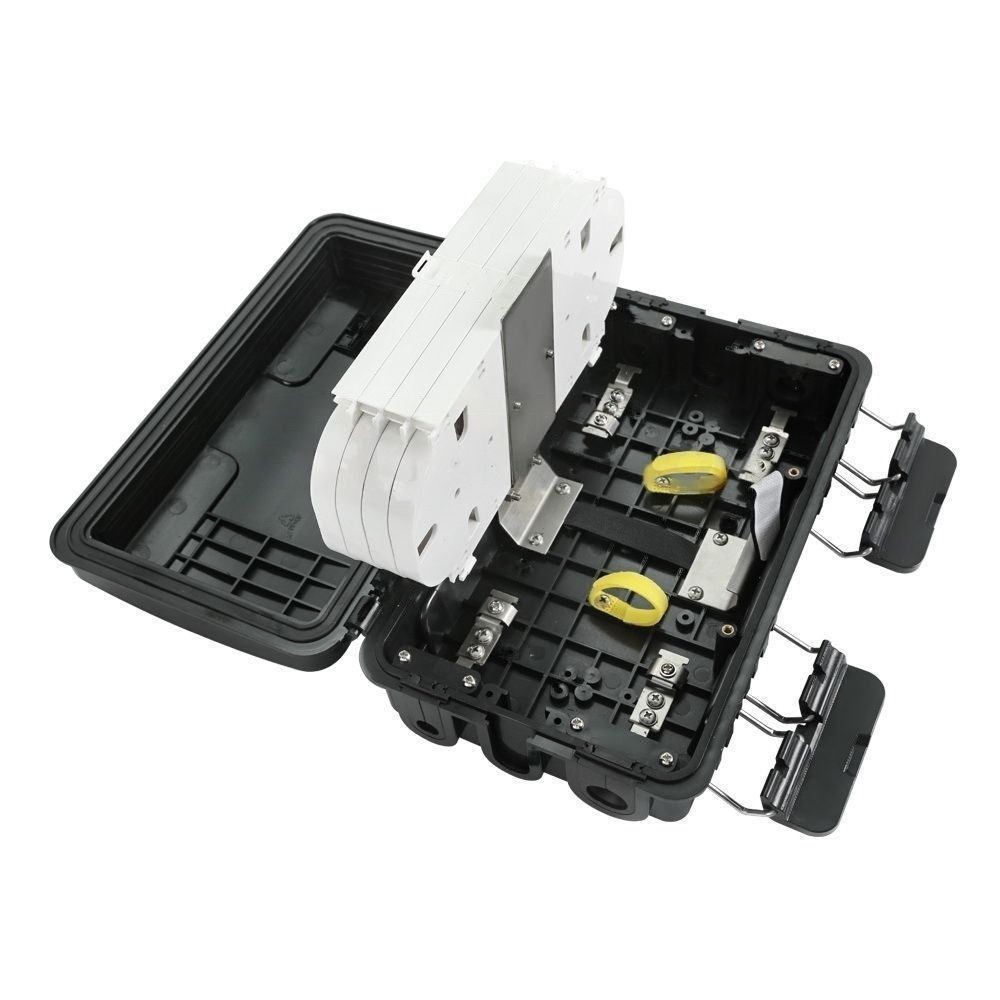

1. बाहरी जैकेट, आंतरिक जैकेट, केबल से ढीली ट्यूब को पट्टी करें, केबल के अंदर तेल भरने वाले पेस्ट को हटा दें, फाइबर की लंबाई 1-1.6 मीटर और स्टील कोर 30-50 मिमी रखें;प्रवेश के माध्यम से फीडर केबल डालें और फाइबर कोर को ठीक करने के लिए हूप, स्ट्रेंथ प्लेट के साथ लॉक करें।अतिरिक्त ऑप्टिकल केबल को नीचे की ओर कुंडलित किया जाता है, और फ़्यूज्ड फाइबर ऑप्टिक केबल को फाइबर ट्रे में पेश किया जाता है।अनावश्यक ऑप्टिकल फाइबर केबल को बॉक्स के नीचे तय किया जाएगा और केबल को ब्याह ट्रे में लाया जाएगा।
2. फ्यूजन स्प्लिसिंग स्लॉट्स पर हीट सिकुड़ने योग्य ट्यूब में केबल के एक छोर का नेतृत्व करें, फाइबर और सुरक्षा ट्यूब को एक में एकीकृत करने के लिए उचित रूप से गर्मी करें, और संरक्षित ऑप्टिकल फाइबर कनेक्टर को वायरिंग ग्रूव में स्नैप किया जाता है;गिरने से रोकने के लिए पीवीसी कवर पर रखें।
फ़ायदा
पनरोक / विरोधी ऑक्सीकरण
ज्वाला मंदक / भूकंप प्रतिरोधी
कम सम्मिलन हानि और पीछे प्रतिबिंब हानि
अच्छा विनिमेयता
अच्छा टिकाउपन
उच्च तापमान स्थिरता।
सटीक कनेक्टर
विनिर्देश
| नमूना | TW-AFAT-002L |
| प्रकार | इनलाइन प्रकार |
| इनलेट/आउटलेट पोर्ट की संख्या | 2 पीसी 8-20 मिमी गोल बंदरगाह, 4 पीसी 5-16 मिमी गोल केबल |
| केबल व्यास | 7-18 मिमी |
| अधिकतम योग्यता | 96 फाइबर |
| क्षमता प्रति ब्याह ट्रे | 24 करोड़ |
| ब्याह ट्रे की मात्रा | 4 पीस |
| कोडांतरण विधि | एरियल, डायरेक्ट दफन, पाइपलाइन, वॉल माउंटिंग, मैनहोल |
| आयाम | 285 (एल) × 175 (डब्ल्यू) × 90 (एच) मिमी |
| शुद्ध वजन | 2.5 ~ 2.7 किग्रा |
| तापमान | -40 ℃ ~ 65 ℃ |
