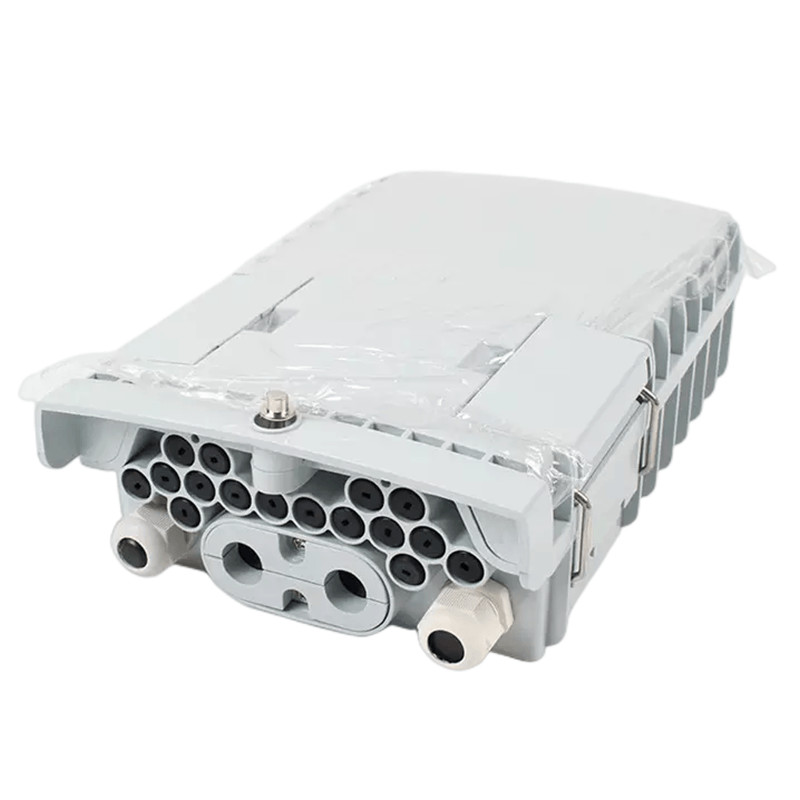

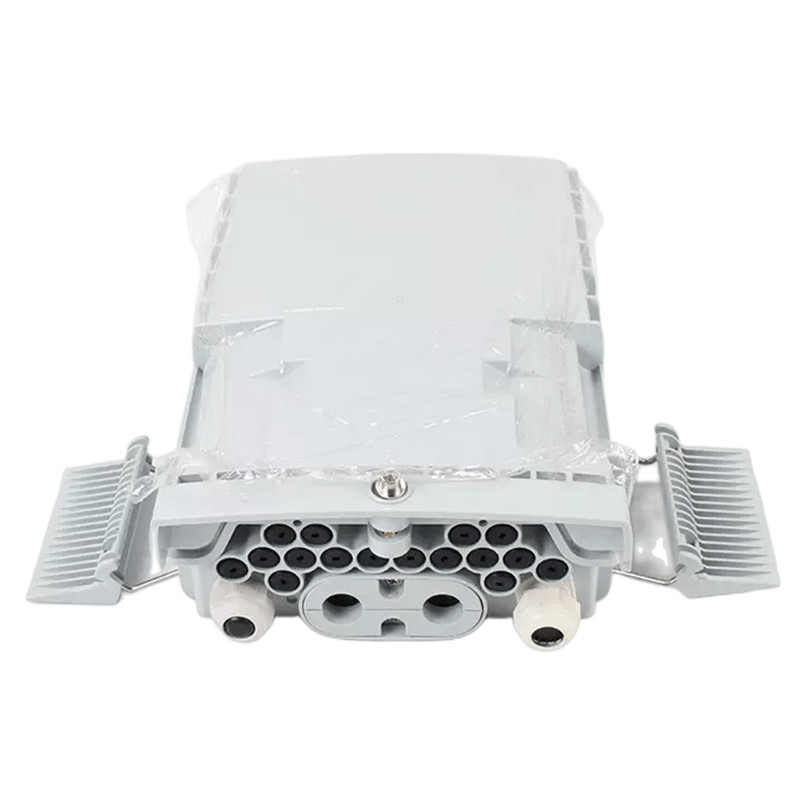

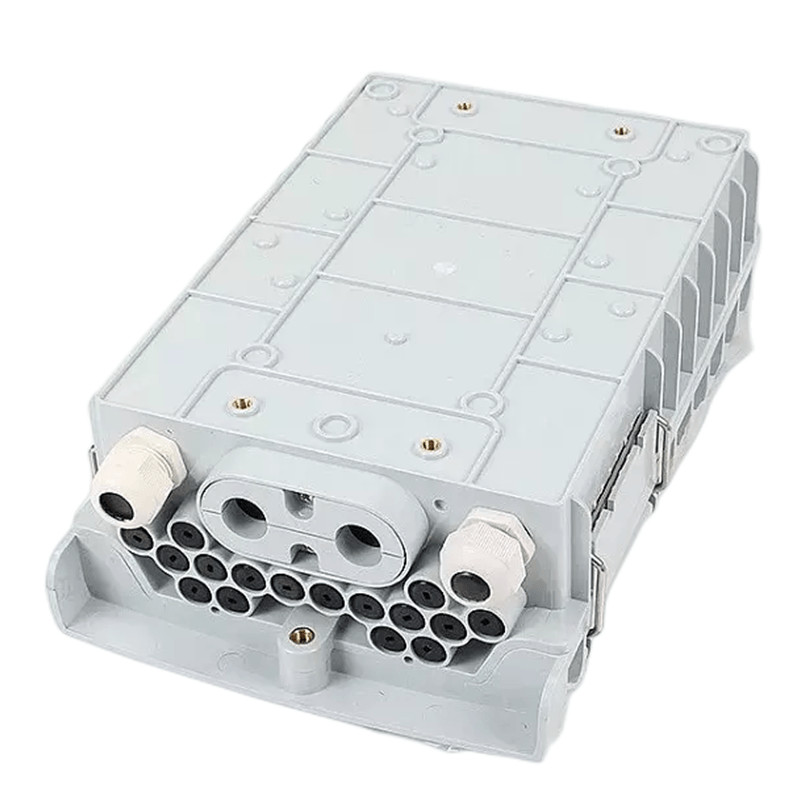

16 करोड़ 1*16/1*8 PLC फाइबर ऑप्टिक स्प्लिटर बॉक्स SC/LC/ST/FC IP68 SM/MM लाइट ग्रे
विवरण
TW-FATM-0416SFTTx संचार नेटवर्क प्रणाली में ड्रॉप केबल के साथ कनेक्ट करने के लिए फीडर केबल के लिए समाप्ति बिंदु के रूप में उपयोग किया जाता है।इस बॉक्स में फाइबर स्प्लिसिंग, स्प्लिटिंग, डिस्ट्रीब्यूशन किया जा सकता है, और इस बीच यह FTTx नेटवर्क बिल्डिंग के लिए ठोस सुरक्षा और प्रबंधन प्रदान करता है।यह मल्टीकोर फाइबर ऑप्टिक स्प्लिसिंग बॉक्स में से एक है, जो कई स्थितियों और बहुआयामी स्थापना विधियों के लिए उपयुक्त नया मॉडल है।यह फाइबर ऑप्टिक केबल वायरिंग टर्मिनल है, जो इमारत के बाहर, मौसम प्रूफ बॉक्स पर लगा होता है।यह फाइबर ऑप्टिक समाधान के दौरान सीमांकन बिंदु है।
|
नाम |
1*16/1*8 एलजीएक्स पीएलसी 16कोर स्प्लिटर बॉक्स डिस्ट्रीब्यूशन एनक्लोजर |
|
उपयोग |
एफटीटीएक्स समाधान |
|
उपयुक्त अनुकूलक |
एससी / एलसी / एसटी / एफसी |
|
केबल प्रकार |
एसएम/एमएम (ओएम1, ओएम2, ओएम3, ओएम4) |
|
रंग |
हल्का भूरा रंग |
|
सामग्री |
पीसी + एबीएस |
|
आयाम |
274*175*82मिमी |
|
पनरोक स्तर |
IP68 |
|
आवेदन का प्रकार |
भीतर और बाहर |
|
माउन्टिंग का प्रकार |
वॉल-माउंटिंग / पोल-माउंटिंग |
विशेषता
► कुल संलग्न संरचना।
►मटीरियल: PC+ABS, वेट-प्रूफ, वाटर-प्रूफ, डस्ट-प्रूफ, एंटी-एजिंग, IP65 तक सुरक्षा स्तर.
►फीडर केबल और ड्रॉप केबल के लिए क्लैम्पिंग, फाइबर स्प्लिसिंग, फिक्सेशन, स्टोरेज, डिस्ट्रीब्यूशन ... आदि सभी एक में।
►केबल, पिगटेल, पैच कॉर्ड एक दूसरे को परेशान किए बिना अपने रास्ते से चल रहे हैं, कैसेट टाइप एससी एडेप्टर इंस्टॉलेशन, आसान रखरखाव।
►वितरण पैनल को फ़्लिप किया जा सकता है, फीडर केबल को एक्सप्रेशन पोर्ट द्वारा रखा जा सकता है, रखरखाव और स्थापना के लिए आसान है।
►कैबिनेट को वॉल-माउंटेड या पोल-माउंटेड के माध्यम से स्थापित किया जा सकता है, जो इनडोर और आउटडोर दोनों उपयोगों के लिए उपयुक्त है।
विनिर्देश
1. पर्यावरण की आवश्यकता
| वर्किंग टेम्परेचर |
-40 ℃ ~ + 60 ℃ |
|
सापेक्षिक आर्द्रता |
≤ 85% (+ 30 ℃) |
|
वायु - दाब |
70 केपीए ~ 106 केपीए |
2. मुख्य तकनीकी डेटाशीट
|
निविष्ट वस्तु का नुकसान |
≤ 0.2 डीबी |
|
यूपीसी रिटर्न लॉस |
≥ 50 डीबी |
|
एपीसी रिटर्न लॉस |
≥ 60 डीबी |
|
सम्मिलन और निष्कर्षण का जीवन |
> 1000 बार |
3. थंडर प्रूफ तकनीकी डेटाशीट
ग्राउंडिंग डिवाइस कैबिनेट से अलग है, अलगाव प्रतिरोध 2x से कम है104एमΩ/500V (डीसी);
IR≥2x104एमΩ/500V
ग्राउंडिंग डिवाइस और कैबिनेट के बीच वोल्टेज का सामना 3000V (DC) / मिनट से कम नहीं है, कोई पंचर नहीं है, कोई फ्लैशओवर नहीं है;
U≥3000V
विन्यास
|
नमूना |
TW-FATM-0416S |
|
आकार (तस्वीर 1) एक्सबीएक्ससी (मिमी) |
274*175*82 |
|
अधिकतम क्षमता |
एसचढ़ाना 16 |
| जोड़ना 16 | |
| पीएलसी 1*16 (2पीसी 1*8) | |
|
स्थापना का आकार (तस्वीर 2)DxE (मिमी) |
140*80*184.5 |
|
वज़न |
1.5 किलो |
|
रंग |
हल्का भूरा रंग |
तस्वीर 1 तस्वीर 2

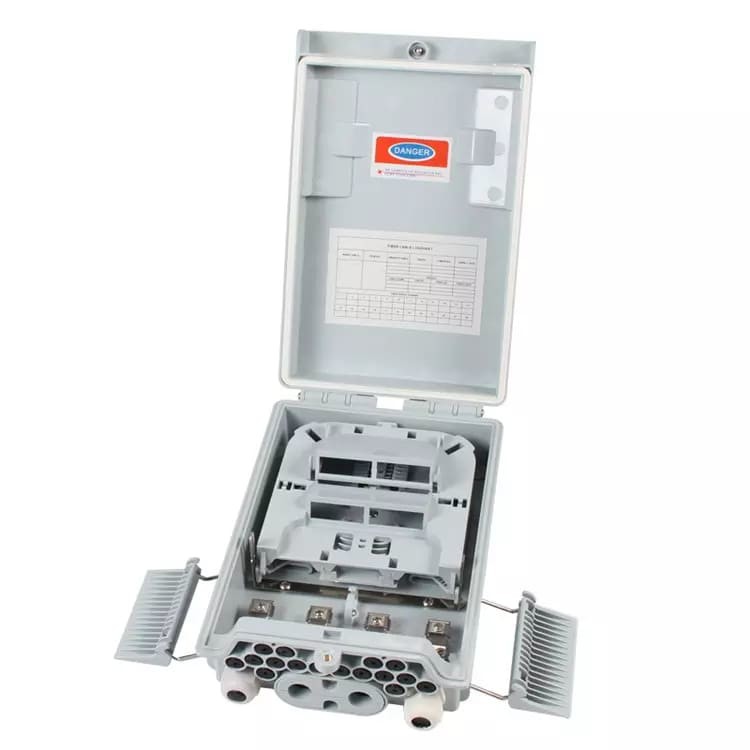

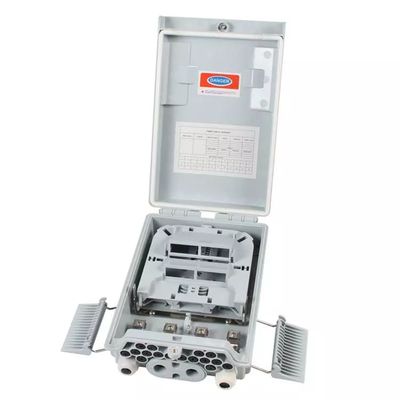

संरचना और केबल तरीकों के अंदर उत्पाद
1. 16W ढक्कन;10. FDB0212E C टाइप फ्लिप प्लेट;
2. 16W बेस;11. FB0212E B टाइप फ्लिप प्लेट;
3. कनेक्टिंग पेंच; 12. FDB0212E एक प्रकार की फ्लिप प्लेट;
4. रबर सील;13. फ्लिप ब्रैकेट;
5. बंद बोल्ट;14. FDB026H फाइबर फिक्सर;
6. 8B/12D डोर क्लिप;15. FDB0212E ग्राउंडिंग ब्रैकेट;
7. 8B/12D डोर क्लिप कनेक्टिंग ब्रैकेट;16. पीजी13.5 वाटर प्रूफ ब्लॉकर;
8. लूप रिंग;17. FDB0216W केबल निकास चटाई;
9. फ्लैप फिक्स्ड ब्रैकेट;18. ई टाइप लिंक -2;
19. ई टाइप लिंक -1; केबल तरीके
उदाहरणallation
►दीवार पर चढ़कर स्थापना
तालिका 1 के आकार के आधार पर दीवार पर 4 छेद ड्रिल करें, विस्तार बोल्ट Φ7.5*40 लगाएं, छेदों को मिलाने के लिए बॉक्स लगाएं और कसने के लिए बोल्ट का उपयोग करें।(तस्वीर 3)
►पोल-माउंटेड इंस्टॉलेशन
टेलीकॉम पोल पर आसान पोल रिंग का 1 सेट लगाएं।(तस्वीर 4)
तस्वीर 3 तस्वीर 4
सामान
1. निर्देश *1
2. कुंजी *1
3. सिंपल हूप *2, बैक शीट *2 (वैकल्पिक)।
4. एक्सेसरी बैग *1
आवेदन
फाइबर-टू-द-प्रिमाइसेस सिस्टम में, फाइबर ऑप्टिक तकनीकों का उपयोग करके ग्राहक परिसर में सिग्नल प्रेषित किया जाता है।एक ऑप्टिकल नेटवर्क टर्मिनल (ONT) का उपयोग फाइबर ऑप्टिक लाइन को समाप्त करने के लिए किया जाता है, इसके घटक भागों (वॉयस टेलीफोन, टेलीविजन और इंटरनेट एक्सेस) में सिग्नल को डिमल्टीप्लेक्स करता है, और ग्राहक टेलीफोन को शक्ति प्रदान करता है।
विवरण चित्र

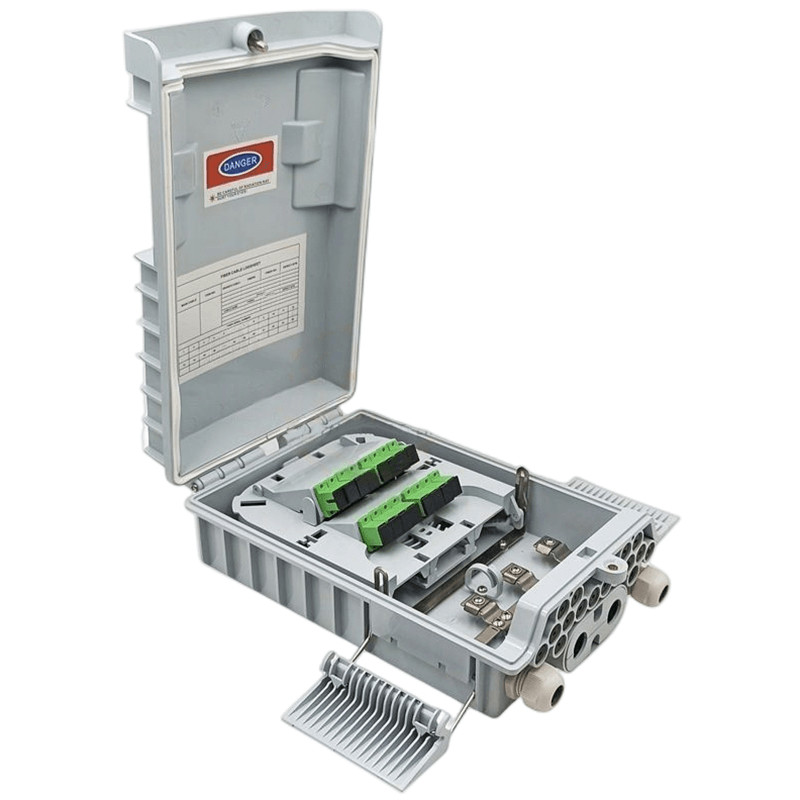

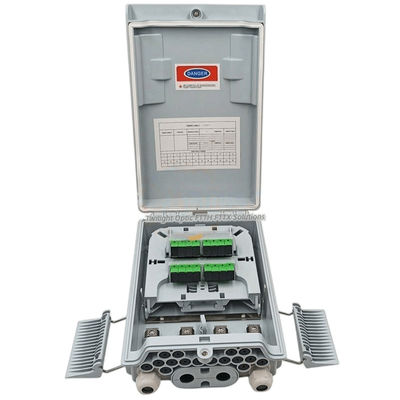

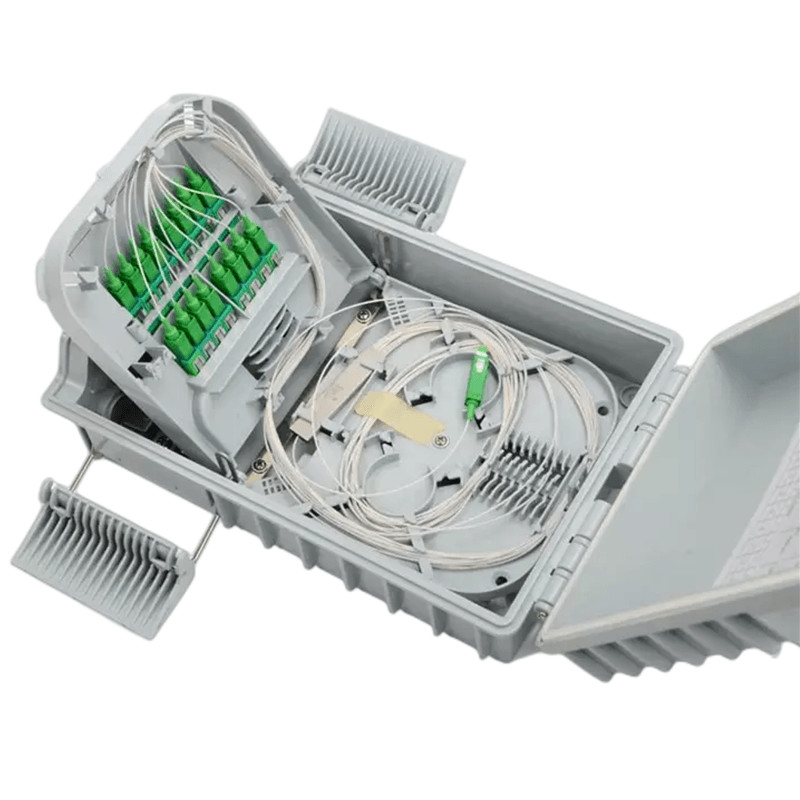

►16ocs एडेप्टर और पिगटेल के साथ ठीक कर सकते हैं

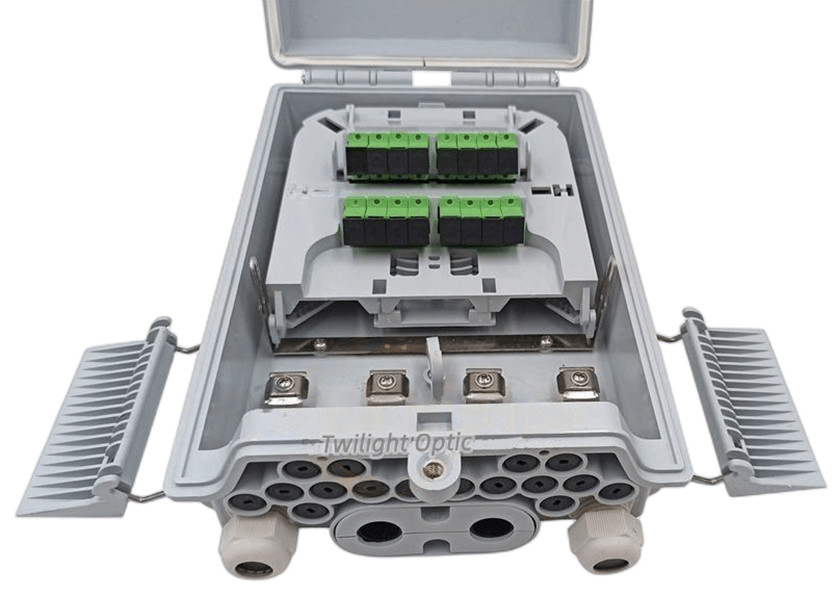

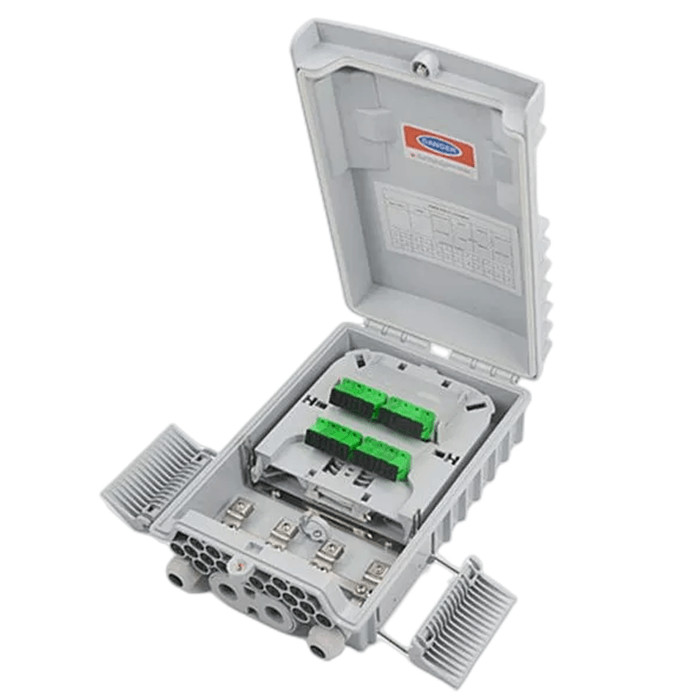

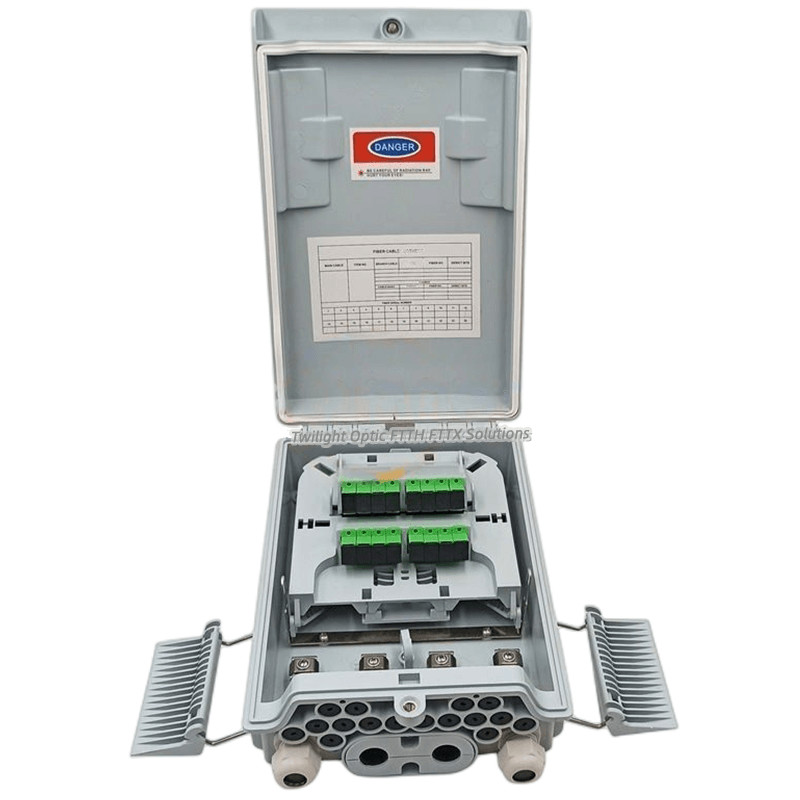

►2pc 1*8 या 1*16 PLC LGX बॉक्स प्रकार के साथ भी ठीक कर सकते हैं
