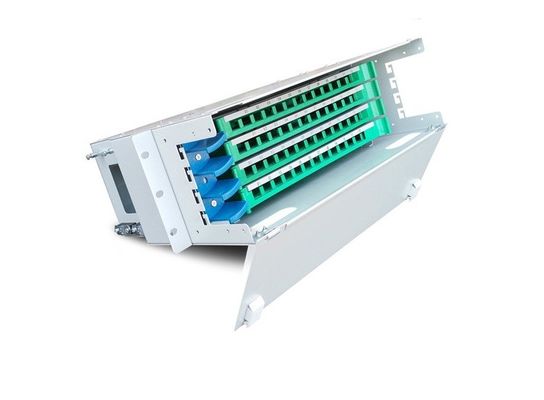

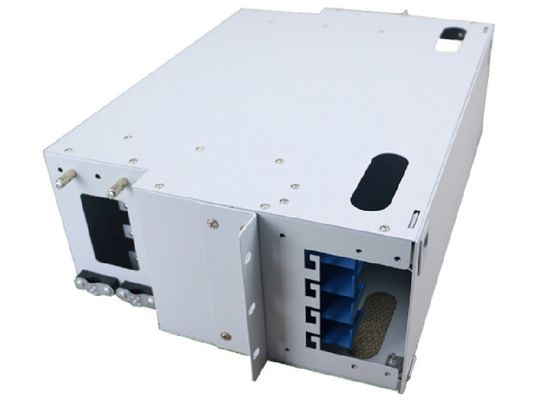

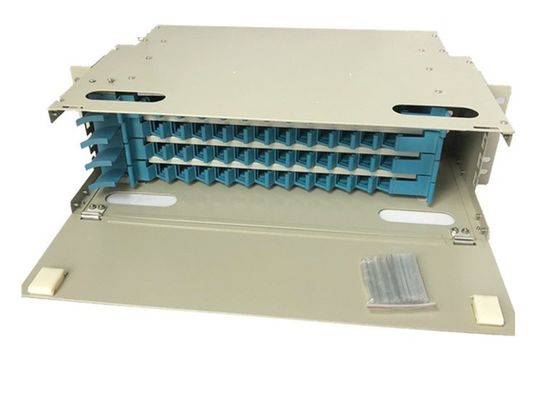

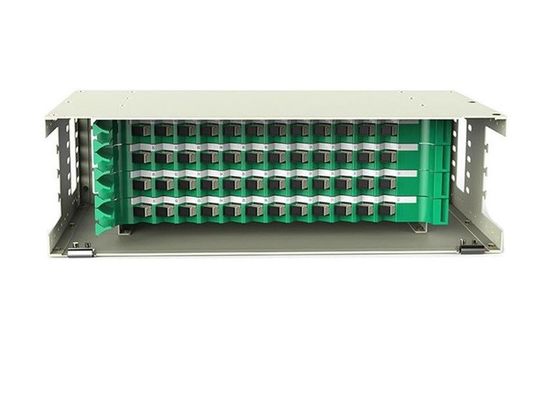

ओडीएफ 48 पोर्ट एससी मल्टीमोड 48 कोर ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम यूनिट पैच पैनल रैक माउंट
विशिष्टता:
| परिचालन तापमान | -5 डिग्री सेल्सियस + 40 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | ≤90% (जब तापमान 30 डिग्री सेल्सियस से कम हो) |
| वातावरण का दबाव | 70 केपीए - 106 केपीए |
| भंडारण तापमान | -40 डिग्री सेल्सियस - + 70 डिग्री सेल्सियस |
| निविष्ट वस्तु का नुकसान | ≤0.20 डीबी |
| हारकर लौटा | पीसी≥45dB, UPC≥50dB, APC≥60dB |
| सहनशीलता | > 1000 बार |
| इन्सुलेट प्रतिरोध | ≥1000 एमए 500 वी |
| वोल्टेज-प्रतिरोध शक्ति | 3000V के प्रभाव में, 1min, गैर-पंचर, और कोई आर्क-ओवर नहीं |
| वेवलेंथ | 850 एनएम, 1310 एनएम, 1550 एनएम |
विवरण:
ODF ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम यूनिट का उपयोग फाइबर संचार प्रणाली में बैकबोन ऑप्टिकल केबल की समाप्ति और वितरण के लिए किया जाता है।
ओडीएफ पैच पैनल के साथ, ऑप्टिकल फाइबर केबल के कनेक्शन, वितरण और शाखा को महसूस करना आसान है।
पेश किए गए मॉड्यूलर उच्च क्षमता वाले ऑप्टिकल फाइबर वितरण रैक ऑप्टिकल फाइबर स्प्लिसिंग और वितरण के संचालन को और अधिक सुविधाजनक बनाने के लिए अद्वितीय संरचनाओं जैसे पैच पैनल और दराज का उपयोग करते हैं।इसके अलावा, फाइबर पैच कॉर्ड वितरण की समस्या को प्रभावी ढंग से हल करने के लिए ऊर्ध्वाधर वितरण मार्ग और मध्यवर्ती वितरण पैनल का उपयोग किया जाता है।
विशेषताएँ:
1. पूरी तरह से मॉड्यूलर डिजाइन और पूर्ण फ्रंटल ऑपरेशन
2. कोल्ड रोलिंग स्टील शीट बॉडी, जो कलात्मक और टिकाऊ है
3. उच्च घनत्व को अधिकतम करते हुए, एक साथ स्प्लिसिंग और वायरिंग को एकीकृत करें
4. मानक 19 इंच रैक पर स्थापित
5. रिबन और गैर-रिबन फाइबर ऑप्टिक केबल के लिए उपयुक्त
6. यूनिवर्सल एडेप्टर एससी, एफसी, एसटी और एलसी स्थापित किए जा सकते हैं
7. फाइबर केबल और पैच कॉर्ड दोनों में 2 मी से अधिक का भंडारण स्थान होता है
8. कोल्ड-रोल स्टील बॉक्स, स्प्लिसिंग यूनिट, डिस्ट्रीब्यूशन यूनिट और पैनल के साथ
9. विभिन्न एडाप्टर इंटरफ़ेस फिट करने के लिए विभिन्न पैनल प्लेट
10. एकल फाइबर और रिबन और बंडल फाइबर केबल के लिए उपयुक्त
11. विशेष डिजाइन अच्छे क्रम में अतिरिक्त फाइबर डोरियों और पिगटेल को सुनिश्चित करता है
12. प्रबंधन और संचालन के लिए कोई अंतराल और आसान नहीं
आवेदन पत्र:
1. दूरसंचार
2. फाइबर टू द होम (FTTH)
3. लैन / वैन
4. सीएटीवी
बॉक्स की स्थापना प्रक्रिया
ए। बॉक्स या शीर्ष (यदि आवश्यक हो) के सामने का कवर खोलें, फाइबर ब्याह ट्रे को नीचे ले जाएं;तंतुओं में चलो
फाइबर प्रविष्टि से और उन्हें बॉक्स पर ठीक करें;निर्धारण के लिए उपकरण इस प्रकार हैं: समायोज्य कोलेट, स्टेनलेस फाइबर केबल रिंग और नायलॉन टाई;
B. स्टील कोर का निर्धारण (यदि आवश्यक हो): तय डिवाइस (वैकल्पिक) के माध्यम से स्टील कोर को थ्रेड करें और बोल्ट को स्क्रू करें;
C. फाइबर केबल के छिलके वाले बिंदु से ब्याह ट्रे के प्रवेश द्वार तक लगभग 500 मिमी -800 मिमी लंबे अतिरिक्त फाइबर छोड़ दें, इसे प्लास्टिक सुरक्षात्मक ट्यूब के साथ कवर करें, इसे टी प्रकार के छेद पर प्लास्टिक टाई के साथ ठीक करें;तंतुओं के रूप में विभाजित करें
साधारण;
डी। अतिरिक्त फाइबर और पिगटेल स्टोर करें, एडेप्टर को ट्रे पर स्लॉट में प्लग करें;या पहले एडेप्टर में प्लग करें और फिर अतिरिक्त फाइबर को स्टोर करें, कृपया कॉइलिंग फाइबर की दिशा पर ध्यान दें
ई। ब्याह ट्रे को कवर करें, ब्याह ट्रे में धकेलें या इसे बॉक्स के किनारे पर स्लॉट के साथ ठीक करें;
एफ। बॉक्स को 19" मानक बढ़ते उपकरण के अंदर स्थापित करें।
जी। पैच कॉर्ड को हमेशा की तरह कनेक्ट करें।
