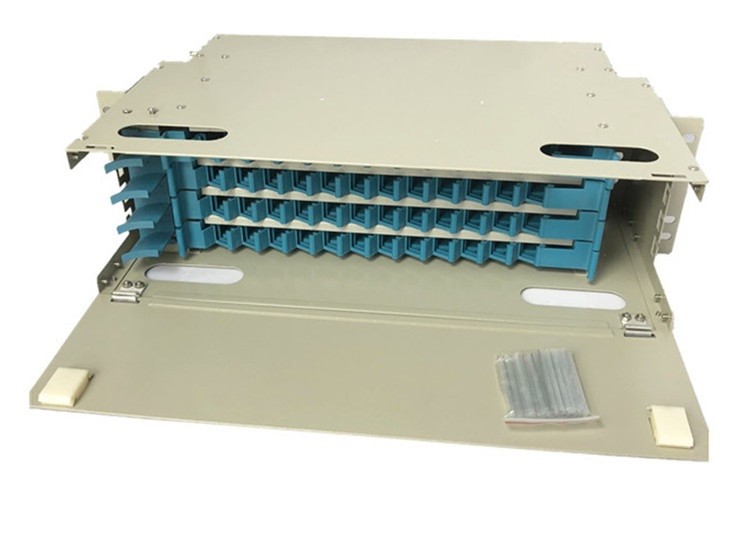

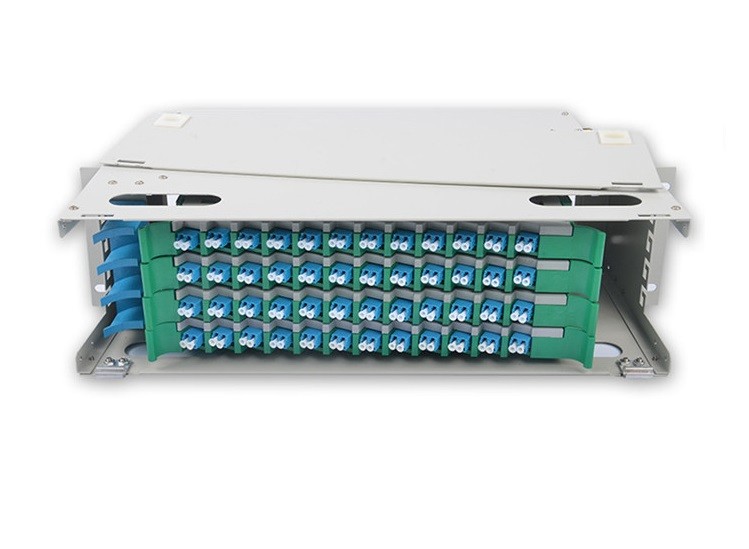

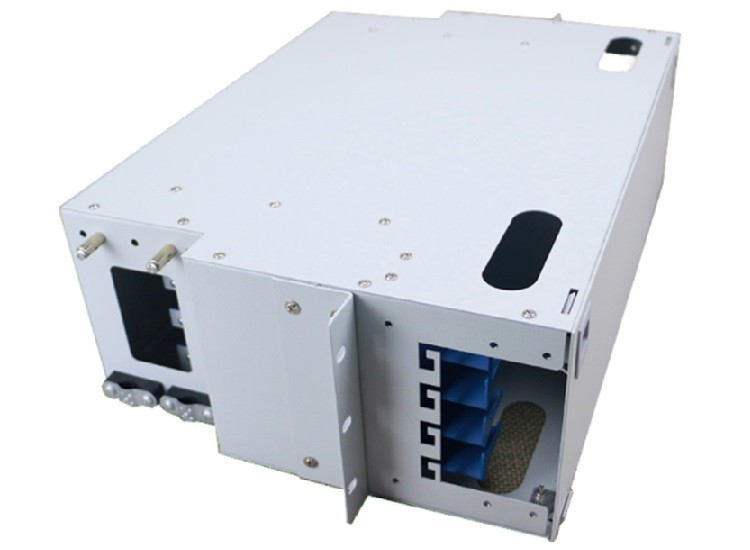

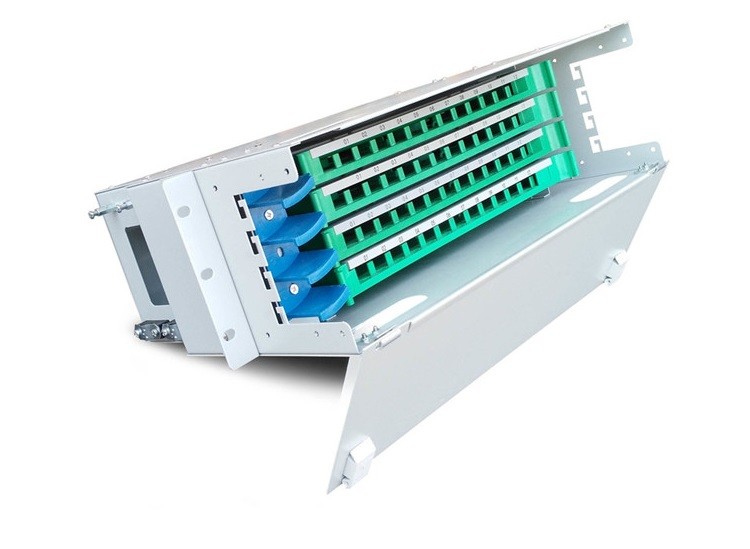

48पोर्ट्स 96 कोर एलसी डुप्लेक्स सिंगमोड फाइबर ऑप्टिक डिस्ट्रीब्यूशन यूनिट इंडोर वॉल माउंट
विशिष्टता:
| हम फाइबर क्षमता का समर्थन करते हैं | 12/24/48/72/96/144 कोर |
| फाइबर पोर्ट | एफसी, एससी, एसटी और एलसी |
| ओडीएफ डिस्क की संख्या | 12 के लिए 1, 24 के लिए 2, 48 के लिए 4, 72 के लिए 6, 96 के लिए 8, और 144 के लिए 12 |
| वर्किंग टेम्परेचर | -10 डिग्री सेल्सियस ~ +40 डिग्री सेल्सियस |
| भंडारण तापमान | -25 डिग्री सेल्सियस ~ +55 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | ≤ 85% (+30 डिग्री सेल्सियस) |
| वायु - दाब | 70 केपीए ~ 106 केपीए |
| नाममात्र ऑपरेटिंग तरंग दैर्ध्य | 850 एनएम, 1310 एनएम, 1550 एनएम |
| निविष्ट वस्तु का नुकसान | ≤ 0.5 डीबी |
| हारकर लौटा | पीसी ≥ 40 डीबी, यूपीसी ≥ 50 डीबी, एपीसी ≥ 60 डीबी |
| विद्युत शक्ति | ≥3KV(DC)/1min बिना ब्रेकडाउन के |
| इन्सुलेशन प्रतिरोध | ≥1000MΩ/500V (डीसी) |
| ज़िंदगी | ≥1000 बार |
| आवेदन रेंज | फाइबर टू सेल, फाइबर टू बिल्डिंग, रिमोट मॉड्यूल ऑफिस और वायरलेस बेस स्टेशन के लिए छोटे और मध्यम आकार के वायरिंग सिस्टम |
विवरण:
एक ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम (ODF) संचार सुविधाओं के बीच केबल इंटरकनेक्शन प्रदान करने के लिए उपयोग किया जाने वाला एक फ्रेम है, जो फाइबर स्प्लिसिंग, फाइबर टर्मिनेशन, फाइबर ऑप्टिक एडेप्टर और कनेक्टर और केबल कनेक्शन को एक साथ एक इकाई में एकीकृत कर सकता है।यह फाइबर ऑप्टिक कनेक्शन को नुकसान से बचाने के लिए एक सुरक्षात्मक उपकरण के रूप में भी काम कर सकता है।
विशेषताएँ:
1. पूरी तरह से मॉड्यूलर डिजाइन और पूर्ण फ्रंटल ऑपरेशन
2. कोल्ड रोलिंग स्टील शीट बॉडी, जो कलात्मक और टिकाऊ है
3. उच्च घनत्व को अधिकतम करते हुए, एक साथ स्प्लिसिंग और वायरिंग को एकीकृत करें
4. मानक 19 इंच रैक पर स्थापित
5. रिबन और गैर-रिबन फाइबर ऑप्टिक केबल के लिए उपयुक्त
6. यूनिवर्सल एडेप्टर एससी, एफसी, एसटी और एलसी स्थापित किए जा सकते हैं
7. फाइबर केबल और पैच कॉर्ड दोनों में 2 मी से अधिक का भंडारण स्थान होता है
8. कोल्ड-रोल स्टील बॉक्स, स्प्लिसिंग यूनिट, डिस्ट्रीब्यूशन यूनिट और पैनल के साथ
9. विभिन्न एडाप्टर इंटरफ़ेस फिट करने के लिए विभिन्न पैनल प्लेट
10. एकल फाइबर और रिबन और बंडल फाइबर केबल के लिए उपयुक्त
11. विशेष डिजाइन अच्छे क्रम में अतिरिक्त फाइबर डोरियों और पिगटेल को सुनिश्चित करता है
12. प्रबंधन और संचालन के लिए कोई अंतराल और आसान नहीं
आवेदन पत्र:
1. दूरसंचार
2. सीएटीवी
3. लैन और वैन
4. नेटवर्क
5. ब्रॉडबैंड
बॉक्स की स्थापना प्रक्रिया
ए। बॉक्स या शीर्ष (यदि आवश्यक हो) के सामने का कवर खोलें, फाइबर ब्याह ट्रे को नीचे ले जाएं;तंतुओं में चलो
फाइबर प्रविष्टि से और उन्हें बॉक्स पर ठीक करें;निर्धारण के लिए उपकरण इस प्रकार हैं: समायोज्य कोलेट, स्टेनलेस फाइबर केबल रिंग और नायलॉन टाई;
B. स्टील कोर का निर्धारण (यदि आवश्यक हो): तय डिवाइस (वैकल्पिक) के माध्यम से स्टील कोर को थ्रेड करें और बोल्ट को स्क्रू करें;
C. फाइबर केबल के छिलके वाले बिंदु से ब्याह ट्रे के प्रवेश द्वार तक लगभग 500 मिमी -800 मिमी लंबे अतिरिक्त फाइबर छोड़ दें, इसे प्लास्टिक सुरक्षात्मक ट्यूब के साथ कवर करें, इसे टी प्रकार के छेद पर प्लास्टिक टाई के साथ ठीक करें;तंतुओं के रूप में विभाजित करें
साधारण;
डी। अतिरिक्त फाइबर और पिगटेल स्टोर करें, एडेप्टर को ट्रे पर स्लॉट में प्लग करें;या पहले एडेप्टर में प्लग करें और फिर अतिरिक्त फाइबर को स्टोर करें, कृपया कॉइलिंग फाइबर की दिशा पर ध्यान दें
ई। ब्याह ट्रे को कवर करें, ब्याह ट्रे में धकेलें या इसे बॉक्स के किनारे पर स्लॉट के साथ ठीक करें;
एफ। बॉक्स को 19" मानक बढ़ते उपकरण के अंदर स्थापित करें।
जी। पैच कॉर्ड को हमेशा की तरह कनेक्ट करें।
