इन ब्रैकआउट स्टाइल मल्टीफाइबर असेंबली को कई व्यक्तिगत फाइबर पैच कॉर्ड से अव्यवस्था को कम करके फाइबर ऑप्टिक नेटवर्क की जटिलता और परिचालन लागत को कम करने के लिए डिज़ाइन किया गया है।इन अविश्वसनीय रूप से बहुमुखी फाइबर ऑप्टिक हार्नेस OS2 सहित विभिन्न विन्यासों में उपलब्ध हैं, OM1, OM2, OM3, या OM4 के साथ-साथ मानक या कस्टम कॉन्फ़िगरेशन में एलसी, एसटी और एससी जैसे लोकप्रिय कनेक्टर।
विनिर्देश
|
पैरामीटर
|
इकाई |
एफसी, एससी, एलसी | एसटी, एमयू, एमटीआरजे, | |||
| एसएम | एमएम | एसएम | एमएम | |||
| यूपीसी | एपीसी | यूपीसी | यूपीसी | यूपीसी | ||
| सम्मिलन हानि | डीबी | ≤0.2 | ≤0.2 | |||
| रिटर्न हानि | डीबी | ≥ 55 | ≥ 65 | ≥35 | ≥ 55 | ≥35 |
| पुनरावृत्ति | डीबी | आईएल≤0.2 आरएल≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| स्थायित्व | डीबी | आईएल≤0.2 आरएल≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| विनिमेयता | डीबी | आईएल≤0.2 आरएल≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| संपीड़न शक्ति | एन | F>300 | ||||
| ऑपरेशन जीवन काल | समय | n>1000 | ||||
| ऑपरेशन तापमान | °C | -40~75 | ||||
| भंडारण तापमान | °C | -45~85 | ||||
| केबल व्यास | सेमी | 0.9,2.0,3.0 या निर्दिष्ट | ||||
आवेदनः
1उच्च घनत्व वास्तुकला
2डाटा संचार नेटवर्क
3ऑप्टिकल सिस्टम एक्सेस नेटवर्क
4भंडारण क्षेत्र नेटवर्क फाइबर चैनल

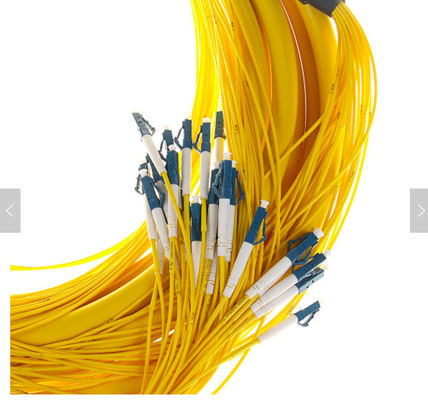

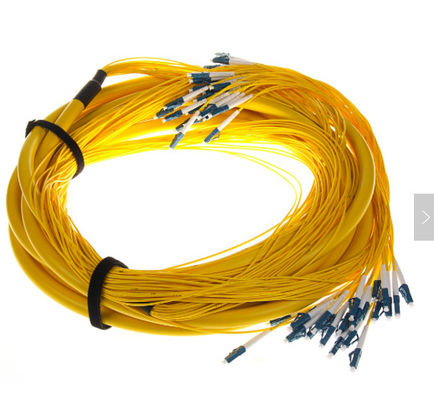

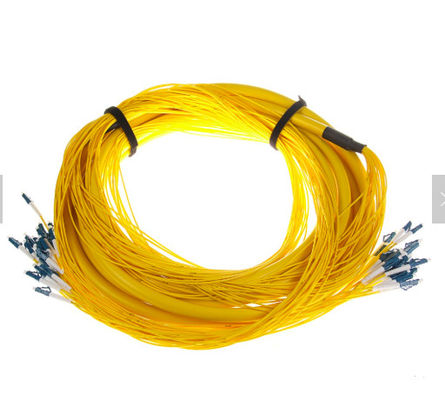

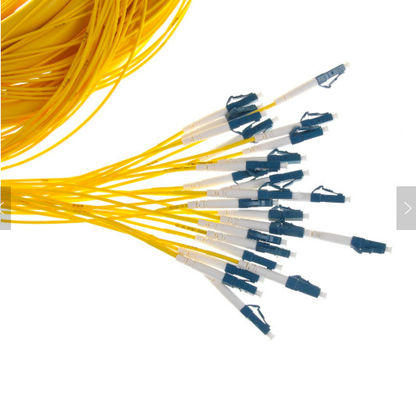

LC/UPC SM 12 फाइबर 2.0mm 3m LSZH ब्रेकआउट केबल
1 - 2 - 3 - 4 - 5 - 6 - 7
1 कनेक्टर प्रकारः एफसी, एससी, एलसी, एसटी, एमटीआरजे, एमयू, ई2000, एमपीओ, डीआईएन, डी 4, एसएमए
2 फेरुल अंत-तलेः पीसी, यूपीसी, एपीसी
फाइबर प्रकारः सिंगल-मोड (SM: 9/125um-G652), मल्टीमोड (MM: 50/125um-OM2 या 62.5/125um-OM1), OM3, OM4....;
4 कोर प्रकारः 1/2/4/6/8/12 कोर वैकल्पिक...
5 केबल व्यासः 2.0mm, 0.9mm
6 केबल लंबाईः 1 मीटर, 2 मीटर...या अनुकूलित
7 केबल जैकेटःPVC, LSZH, OM3, OFNR, OFNP
