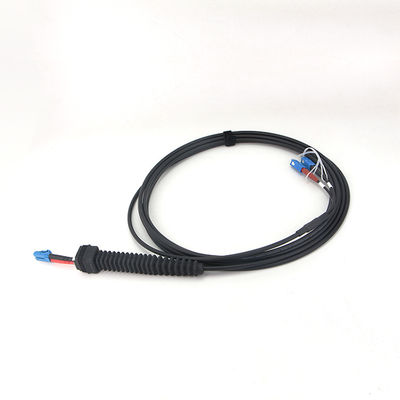

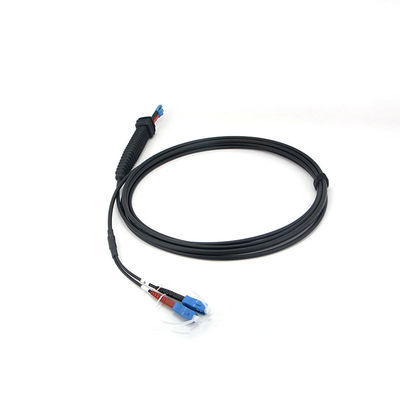

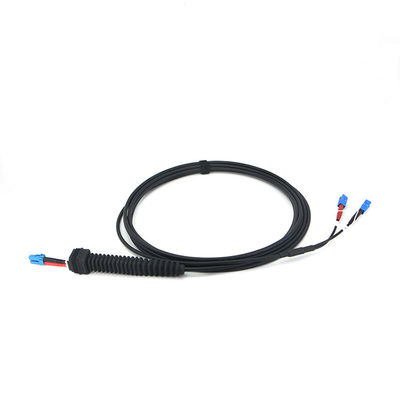

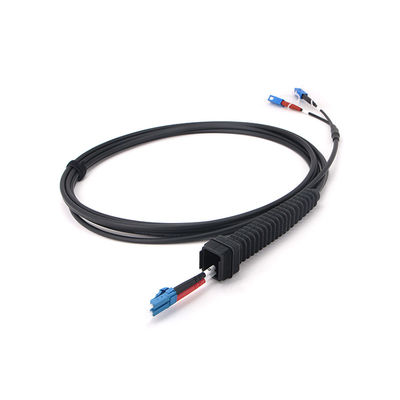

473309A NSN/DLC से NSN/DLC SM डुप्लेक्स G657A2 आउटडोर वाटरप्रूफ LSZH NOKIA फाइबर जंपर पैच कॉर्ड
नई पीढ़ी के वायरलेस बेस स्टेशनों के लिए NSN फाइबर ऑप्टिक कनेक्टर्स दूर खींचा (WCDM)
A/TD-SCDMA/WIMAX/GSM) अनुकूलित उत्पाद जो FTTA ((फाइबर को एंटीना को पूरा कर सकते हैं
(न) बाहरी वातावरण और प्रतिकूल मौसम की स्थिति के लिए कार्यक्रम आवश्यकताएं
वे औद्योगिक और एयरोस्पेस और रक्षा अनुप्रयोगों के लिए उपयुक्त हैं।
l विशेषताएं:
मानक डीएलसी कनेक्टर
उपलब्ध एकल मोड और मल्टीमोड
IP67 सुरक्षा, नमक-धुंध का सबूत, आर्द्रता का सबूत
एल्यूमीनियम आवास, कॉम्पैक्ट डिजाइन
व्यापक तापमान रेंज और इनडोर और आउटडोर पैच केबलों की विस्तृत श्रृंखला
आसान संचालन, विश्वसनीय और लागत प्रभावी स्थापना
पक्ष A का कनेक्टर DLC है, और पक्ष B LC,FC,SC हो सकता है
4G 5G बेस स्टेशन BBU, RRU, RRH, LTE के लिए प्रयोग किया जाता है
l प्रदर्शनः
| पद | डेटा |
| सम्मिलन हानि | ≤0.3dB |
| रिटर्न हानि | SM/UPC≥55dB, SM/APC≥60dB, MM≥35dB |
| मैकेनिकल जीवन | 500 साइकिल |
| कार्य तापमान | -20°C~+70°C |
| भंडारण तापमान | -20°C~+70°C |
| सुरक्षा स्तर | IP67 |
| तन्यता डेटा | जंक्शन और फाइबर केबल के बीच तन्यता ≥100N |
केबल संरचनाः
l प्रकार 1: 2×टेट बफर ((0.9 मिमी) + केवलर + जैकेट ओडी = 5.0 मिमी
| केबलों की संख्या | ओडी (मिमी) | वजन | तन्य शक्ति | सामान्य क्षीणन | न्यूनतम झुकने की त्रिज्या | भंडारण तापमान | ||
| अल्पकालिक | दीर्घकालिक | एकल मोड | मल्टीमोड | |||||
| 2 | 5.0±0.2 | 25 किलो | 700N | 350 एन | 1310nm ≤0.4dB/किमी | 850nm ≤3.0dB/किमी | 20D | -20°C+70°C |
| 1550nm ≤0.3dB/किमी | 1300nm ≤1.0dB/किमी | |||||||
| फोटो | भाग संख्या | विवरण | लम्बाई |
|
|
संगत नोकिया FUFAN 473283A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-2m | 2 |
| संगत नोकिया FUFAJ 473279A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-5m | 5 | |
| संगत नोकिया FUFBG 473309A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-10 मीटर | 10 | |
| संगत नोकिया FUFBE 473307A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-30 मीटर | 30 | |
| संगत नोकिया FUFBF 473308A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-50 मीटर | 50 | |
| संगत नोकिया FUTEY 473537A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-80 मीटर | 80 | |
| संगत नोकिया FUFBH 473310A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-100 मीटर | 100 | |
| संगत नोकिया FUTEX 473536A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-150 मीटर | 150 | |
| संगत नोकिया FUFBI 473311A | डीएलसी/ओडी-डीएलसी/ओडी-एसएम-5.0-200 मीटर | 200 |
