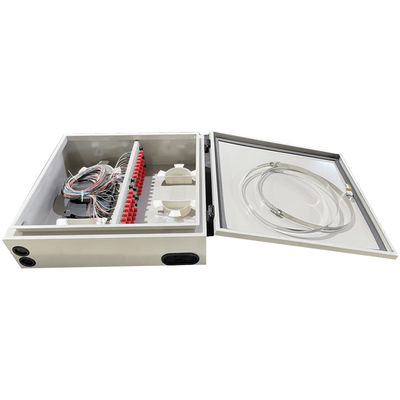

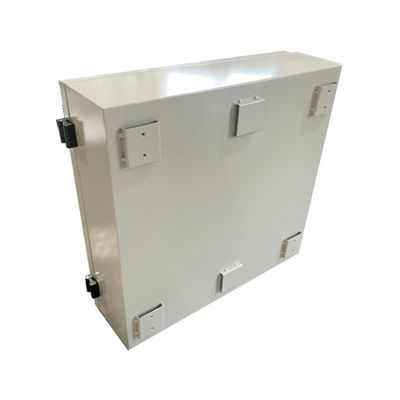

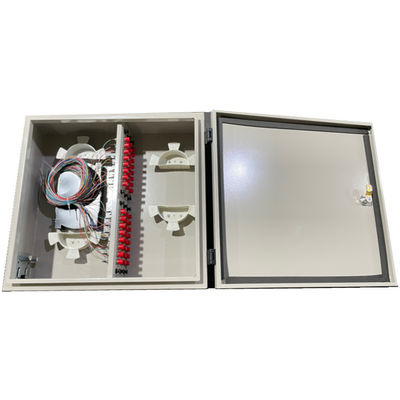

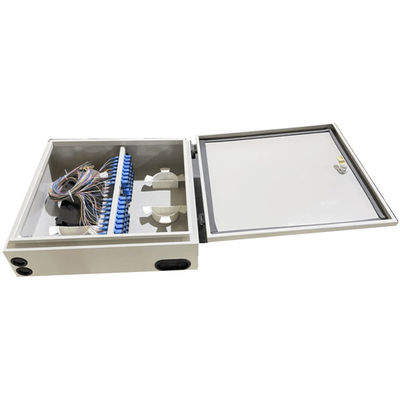

48 कोर वॉल माउंट फाइबर डिस्ट्रीब्यूशन बॉक्स आउटडोर वाटरप्रूफ 48F LCD अडैप्टर

आउटडोर वॉल माउंट फाइबर एनक्लोजर वाटरप्रूफ 48 कोर FC SC ST LCD अडैप्टर

मैं, उत्पाद परिचय

ऑप्टिकल केबल, ऑप्टिकल फाइबर और पैच कॉर्ड के कनेक्शन के लिए उपलब्ध बाहरी ऑप्टिकल फाइबर संचार लिंक के कनेक्शन और प्रेषण में इस ऑप्टिकल वितरण बॉक्स का उपयोग कलात्मक उपस्थिति, सुविधाजनक संचालन और लंबी सेवा जीवन के फायदे के साथ किया जा सकता है।

द्वितीय, सुविधाएँ

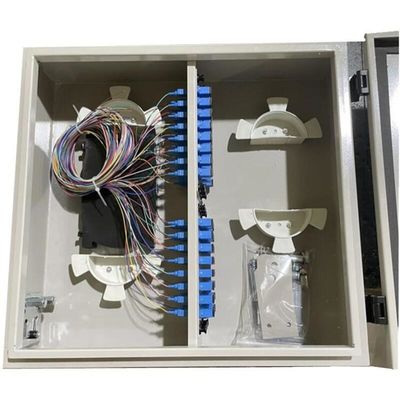

• यह केस बॉडी, फाइबर ऑप्टिकल ब्याह ट्रे और एडेप्टर फिक्सिंग फ्रेम से बना है।
• इसे दो भागों में बांटा गया है, ऑप्टिकल केबल और फाइबर पिगटेल के बीच फ्यूजन कनेक्शन के लिए ऑप्टिकल केबल के साथ एक लिंक और पैच कॉर्ड के साथ दूसरा लिंक।एकीकरण में संलयन और कनेक्शन, अधिशेष फाइबर होल्डिंग और पैच कॉर्ड होल्डिंग को मिलाएं
• अधिशेष तंतुओं को दो विशेष प्लास्टिक के छल्ले के चारों ओर घुमाया जा सकता है, जो सुनिश्चित करता है कि झुकने की त्रिज्या 40 मिमी से बड़ी है।
• एडेप्टर को ठीक करने के लिए 6 पोर्ट एडेप्टर फिक्सिंग फ्रेम को अपनाएं जो विभिन्न प्रकार के एडेप्टर के लिए उपलब्ध है, ऑपरेशन के लिए आसान है और फाइबर को किसी भी अप्रत्याशित क्षति से बचाता है,
• केबल बॉक्स के नीचे से ले जा सकता है, प्रवेश विशेष रबर भागों के संरक्षण में है।

तृतीय,विशिष्टता:

चतुर्थ, स्थापना प्रक्रिया

• बॉक्स का दरवाजा खोलें, ऑप्टिकल केबल को वितरण बॉक्स में ले जाएं, केबल को लगभग 1 मीटर काट लें, और उचित लंबाई (लगभग 1.5 मीटर) लें, फिर बाहरी सुरक्षात्मक म्यान को पट्टी करें।85 मिमी केबल प्रबलित कोर छोड़ दें और अधिशेष भाग काट लें, प्रबलित कोर को प्रेसबोर्ड में डालें, फिर इसे कस लें।
• पीवीसी ट्यूब (लगभग 0.9 मी) में छीले हुए ऑप्टिकल केबल डालें, और उन्हें फाइबर स्टोरेज ट्रे के चारों ओर घुमाएं, इसे ब्याह ट्रे के इनलेट पर नायलॉन टाई के साथ ठीक करें।
• एडेप्टर को 6 पोर्ट एडेप्टर फिक्सिंग फ्रेम में डालें, फिर फ्रेम को ठीक करें, एडेप्टर और पिगटेल को कनेक्ट करें, दो पिलर के चारों ओर पिगटेल को पकड़ें जो ऊपर है और ट्रे को उड़ा दें।
• स्प्लिस ट्रे को बॉक्स से बाहर निकालें, फ्यूजन और कनेक्शन पॉइंट को हीट सिकुड़ने योग्य स्लीव से सुरक्षित रखें, फिर इसे स्प्लिस ट्रे के खांचे में डालें, कवर को ट्रे पर वापस रखें।ब्याह ट्रे को वापस ले जाएं और इसे शिकंजा वाले बॉक्स पर ठीक करें।
• पैच कॉर्ड को विशेष रबर भागों के माध्यम से बॉक्स में ले जाएं और एडेप्टर के साथ कनेक्ट करें, पैच कॉर्ड का दूसरा छोर ऑप्टिकल उपकरणों के साथ लिंक करता है।
• बॉक्स को बंद करें, सीलिंग की पुष्टि के बाद दीवार पर माउंट करें।

 सामान

• स्थापना मैनुअल 1 टुकड़ा
• हीट सिकुड़ने योग्य स्लीव 24 स्टिक
• पीवीसी सुरक्षात्मक ट्यूब 1m 1.5m
• नायलॉन टाई 8 छड़ी
