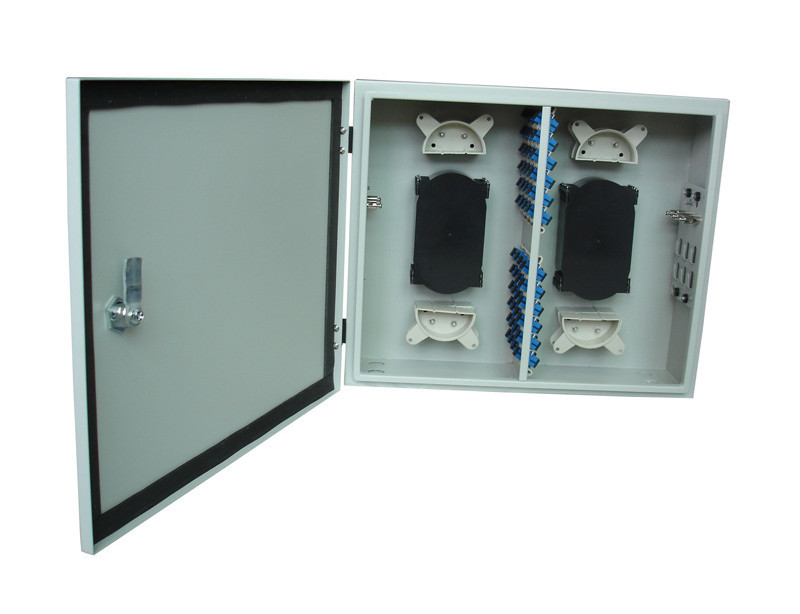

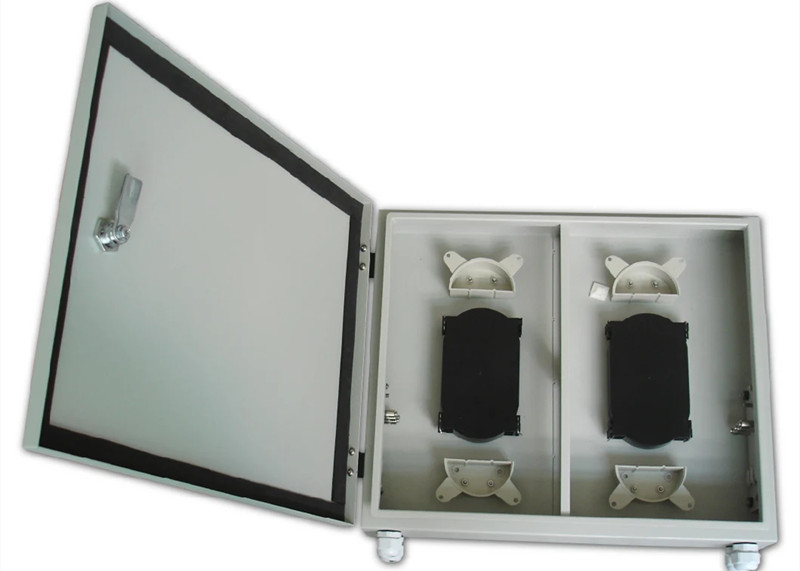

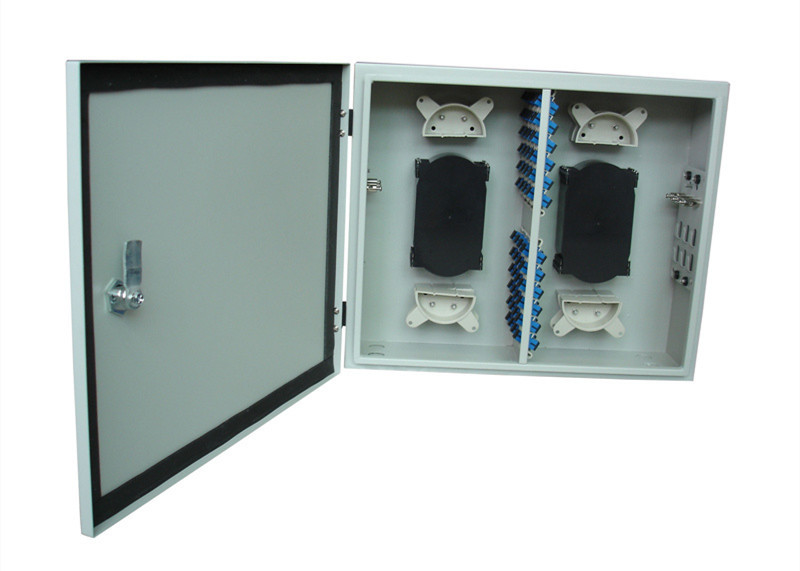

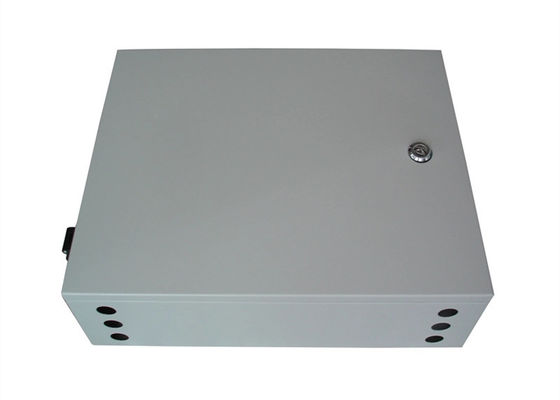

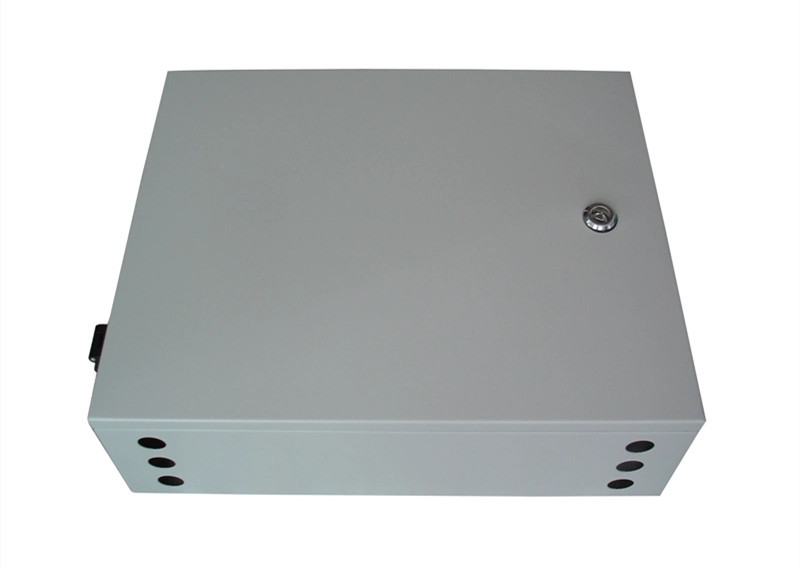

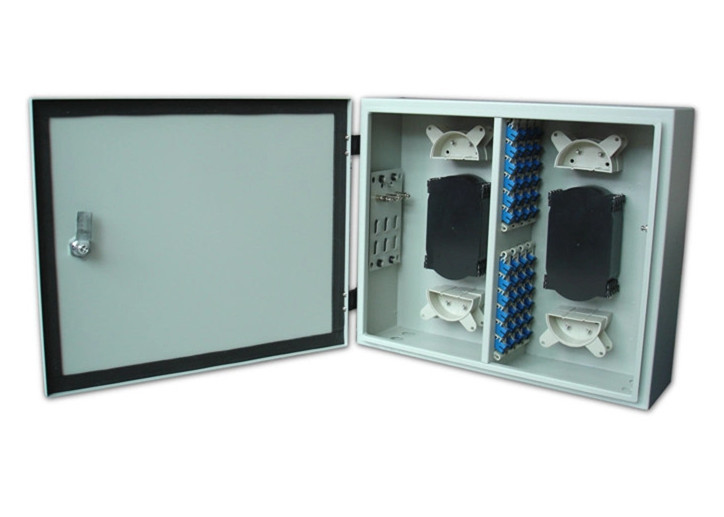

48Fo आउटडोर वॉल माउंट फाइबर एनक्लोजर LC ODF ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम

ऑप्टिकल आउटडोर वॉल-टाइप डिस्ट्रीब्यूशन फ्रेम ODF 48Fo FC SC ST LC

उत्पाद परिचय

फाइबर ऑप्टिक वितरण फ्रेम इमारतों और संचार सुविधाओं के अंदर बाहरी संयंत्र केबलों और उपकरणों के बीच कुशल केबल कनेक्शन प्रदान करता है।

बॉक्स एक यूनिट में एक साथ फाइबर स्प्लिसिंग, स्टोरेज और केबल कनेक्शन को एकीकृत करता है।वे बंडल प्रकार और रिबन प्रकार के फाइबर केबल दोनों का प्रबंधन कर सकते हैं।यह फाइबर प्रबंधन के लिए पिगटेल, केबल और एडेप्टर को एकीकृत करने के लिए बड़े काम की जगह के साथ है।

यह फाइबर ऑप्टिक डिस्ट्रीब्यूशन फ्रेम फाइबर स्प्लिसिंग, वितरण और प्रबंधन के लिए एक तरफ एडेप्टर प्लेट और स्प्लिस ट्रे के साथ, कोल्ड-रोल स्टील का उपयोग करके बाहरी दीवार पर चढ़ने के लिए डिज़ाइन किया गया है।


विशेषताएँ

• यह केस बॉडी, फाइबर ऑप्टिकल ब्याह ट्रे और एडेप्टर फिक्सिंग फ्रेम से बना है।
• इसे दो भागों में बांटा गया है, ऑप्टिकल केबल और फाइबर पिगटेल के बीच फ्यूजन कनेक्शन के लिए ऑप्टिकल केबल के साथ एक लिंक और पैच कॉर्ड के साथ दूसरा लिंक।एकीकरण में संलयन और कनेक्शन, अधिशेष फाइबर होल्डिंग और पैच कॉर्ड होल्डिंग को मिलाएं
• अतिरिक्त तंतुओं को दो विशेष प्लास्टिक के छल्ले के चारों ओर घुमाया जा सकता है, जो सुनिश्चित करता है कि झुकने का दायरा 40 मिमी से बड़ा है।
• विभिन्न प्रकार के एडेप्टर के लिए उपलब्ध एडेप्टर को ठीक करने के लिए 8 पोर्ट एडेप्टर फिक्सिंग फ्रेम को अपनाएं, ऑपरेशन के लिए आसान और फाइबर को किसी भी अप्रत्याशित क्षति से बचाएं।
• केबल बॉक्स के नीचे से ले जा सकता है, प्रवेश विशेष रबर भागों के संरक्षण में है।
• ABS प्लास्टिक ट्रे अंदर, 12cores प्रति ट्रे।
• ब्याह ट्रे एक तरफ या दोनों तरफ उपलब्ध हैं।
• विभिन्न एडेप्टर प्लेट उपलब्ध: एफसी, एससी, एलसी, एसटी…
• सिंगल फाइबर, बंडल और रिबन फाइबर केबल के लिए उपयुक्त केबल एंट्री पोर्ट।
• उचित डिजाइन सुनिश्चित करता है कि केबल अच्छे क्रम में हैं।
• दीवार पर चढ़कर प्रकार, बाहरी उपयोग, IP65;पोल माउंटेड और बॉटम बेस उपलब्ध है।
• सामने के दरवाजे पर ताला लगाकर।
• 12, 24, 48, 96 … क्षमता अनुकूलित।

तृतीय,विशिष्टता:

मैंस्थापना प्रक्रिया

• बॉक्स का दरवाजा खोलें, ऑप्टिकल केबल को वितरण बॉक्स में ले जाएं, केबल को लगभग 1 मीटर काट लें, और उचित लंबाई (लगभग 1.5 मीटर) लें, फिर बाहरी सुरक्षात्मक म्यान को पट्टी करें।85 मिमी केबल प्रबलित कोर छोड़ दें और अधिशेष भाग काट लें, प्रबलित कोर को प्रेसबोर्ड में डालें, फिर इसे कस लें।
• पीवीसी ट्यूब (लगभग 0.9 मी) में छीले हुए ऑप्टिकल केबल डालें, और उन्हें फाइबर स्टोरेज ट्रे के चारों ओर घुमाएं, इसे ब्याह ट्रे के इनलेट पर नायलॉन टाई के साथ ठीक करें।
• एडेप्टर को 6 पोर्ट एडेप्टर फिक्सिंग फ्रेम में डालें, फिर फ्रेम को ठीक करें, एडेप्टर और पिगटेल को कनेक्ट करें, दो पिलर के चारों ओर पिगटेल को पकड़ें जो ऊपर है और ट्रे को उड़ा दें।
• स्प्लिस ट्रे को बॉक्स से बाहर निकालें, फ्यूजन और कनेक्शन पॉइंट को हीट सिकुड़ने योग्य स्लीव से सुरक्षित रखें, फिर इसे स्प्लिस ट्रे के खांचे में डालें, कवर को ट्रे पर वापस रखें।ब्याह ट्रे को वापस ले जाएं और इसे शिकंजा वाले बॉक्स पर ठीक करें।
• पैच कॉर्ड को विशेष रबर भागों के माध्यम से बॉक्स में ले जाएं और एडेप्टर के साथ कनेक्ट करें, पैच कॉर्ड का दूसरा छोर ऑप्टिकल उपकरणों के साथ लिंक करता है।
• बॉक्स को बंद करें, सीलिंग की पुष्टि के बाद दीवार पर माउंट करें।

 सामान

• स्थापना मैनुअल 1 टुकड़ा
• हीट सिकुड़ने योग्य स्लीव 24 स्टिक
• पीवीसी सुरक्षात्मक ट्यूब 1m 1.5m
• नायलॉन टाई 8 छड़ी
