फाइबर डिस्ट्रीब्यूशन हब FDH आउटडोर फाइबर ऑप्टिक कैबिनेट 288 कोर फाइबर एक्सेस टर्मिनल FAT
1. विशिष्टता
|
पैरामीटर |
|
|
नमूना |
TW-CBSMC-288A |
|
मैक्स।कोर की संख्या |
288एफ एससी, या 576एफ एलसी |
|
फाड़नेवाला प्रकार |
एबीएस प्रकार |
|
मैक्स।स्प्लिटर्स की संख्या |
10 |
|
ब्याह ट्रे प्रकार |
12 कोर/ट्रे या 24 कोर |
|
मैक्स।ब्याह ट्रे की संख्या |
24 या 24 |
|
कैबिनेट सामग्री |
एसएमसी |
|
एडेप्टर पैनल |
एफसी स्क्वायर, एससी, डीएलसी (एससी प्रकार) |
|
इन्सुलेशन प्रतिरोध (एमΩ) |
1000 @ 500 वी (डीसी) |
|
वोल्टेज को समझना (वी / मिनट) |
3000 (डीसी), कोई ब्रेकडाउन नहीं, कोई फ्लैशओवर नहीं |
|
स्थापना प्रकार |
ज़मीन |
|
संरक्षण रेटिंग |
IP65 |
|
ऑपरेटिंग तापमान (डिग्री सेल्सियस) |
-40~ +60 |
|
आयाम (मिमी) |
1450 * 750 * 320 एमएम |
|
वजन (किग्रा) |
80 |
विशेषताएँ:
1. उच्च तीव्रता और कटाव-रोधी प्रदर्शन;
2. अचानक जलवायु परिवर्तन और चरम वातावरण का मुकाबला करने में सक्षम;
3. क्षमता को आवश्यकतानुसार लचीले ढंग से अनुकूलित किया जा सकता है;
4. स्थापना त्वरित और सुविधाजनक है;
5. बिल्ट-इन डायरेक्ट स्प्लिस यूनिट डायरेक्ट कनेक्शन फंक्शन प्रदान करने में सक्षम है;
6. फाइबर वायरिंग रूटिंग का सही डिजाइन फाइबर के प्रबंधन और रखरखाव की सुविधा प्रदान कर सकता है;
7. ऑप्टिक फाइबर के लिए सुरक्षित और विश्वसनीय बन्धन और ग्राउंडिंग सुरक्षा उपकरणों के साथ;
8. पट्टा-आकार और गैर-पट्टा आकार के तंतुओं के लिए लागू।
9. बड़ी क्षमता: अधिकतम वितरण क्षमता 96-कोर, 144-कोर, 288-कोर और 576-कोर चार प्रकार के ऑप्टिकल फाइबर केबल हैं, और प्रत्यक्ष वेल्डिंग की क्षमता एकल, 120-कोर -240-कोर है, और 240-कोर -480-कोर रिबन ऑप्टिकल फाइबर केबल।
10. कैबिनेट विशेष उच्च शक्ति जंग प्रतिरोधी सामग्री को गोद लेती है, इसमें अच्छा जलरोधी, विरोधी संघनक, नमी प्रतिरोध गुण होते हैं, और यह जलवायु और पर्यावरण के कारण होने वाले विभिन्न प्रतिकूल प्रभावों को झेल सकता है।
11. कैबिनेट क्षैतिज वायरिंग डक्ट से सुसज्जित है, और ऑप्टिकल केबल लेआउट को अधिक उचित और सुव्यवस्थित बनाता है।
12. वेल्डिंग और वितरण को एकीकृत करने वाली टर्मिनल ट्रे को अपनाने।वेल्डिंग और वितरण समान स्तर पर किया जाता है, जो ऑपरेशन को सुविधाजनक बनाता है, रिबन टेल फाइबर की लंबाई कम करता है और लागत कम करता है।
13. टर्मिनल मॉड्यूल एक इकाई के रूप में 12 कोर के साथ क्षैतिज ड्रा-आउट संरचना को अपनाता है, प्रत्येक कोर को अलग से खींचा जा सकता है, जो वितरण में काम करना सुविधाजनक बनाता है, और टेल फाइबर के वितरण से उत्पन्न होने वाली संख्या को कम करता है।
14. ऑप्टिकल फाइबर फाड़नेवाला संरचनात्मक रूप से उचित है, ऑप्टिकल फाइबर केबल कोर आस्तीन के साथ लिपटा हुआ है, और ऑप्टिकल फाइबर केबल पर फिक्सिंग, ग्राउंडिंग और अन्य ऑपरेशन ऑप्टिकल फाइबर फाड़नेवाला को हटाए बिना किया जा सकता है।
अनुप्रयोग:
1. लोकल एरिया नेटवर्क;
2. सीएटीवी नेटवर्क;
3. FTTx सिस्टम / FTTH प्रोजेक्ट;
4. वाइड एरिया नेटवर्क।

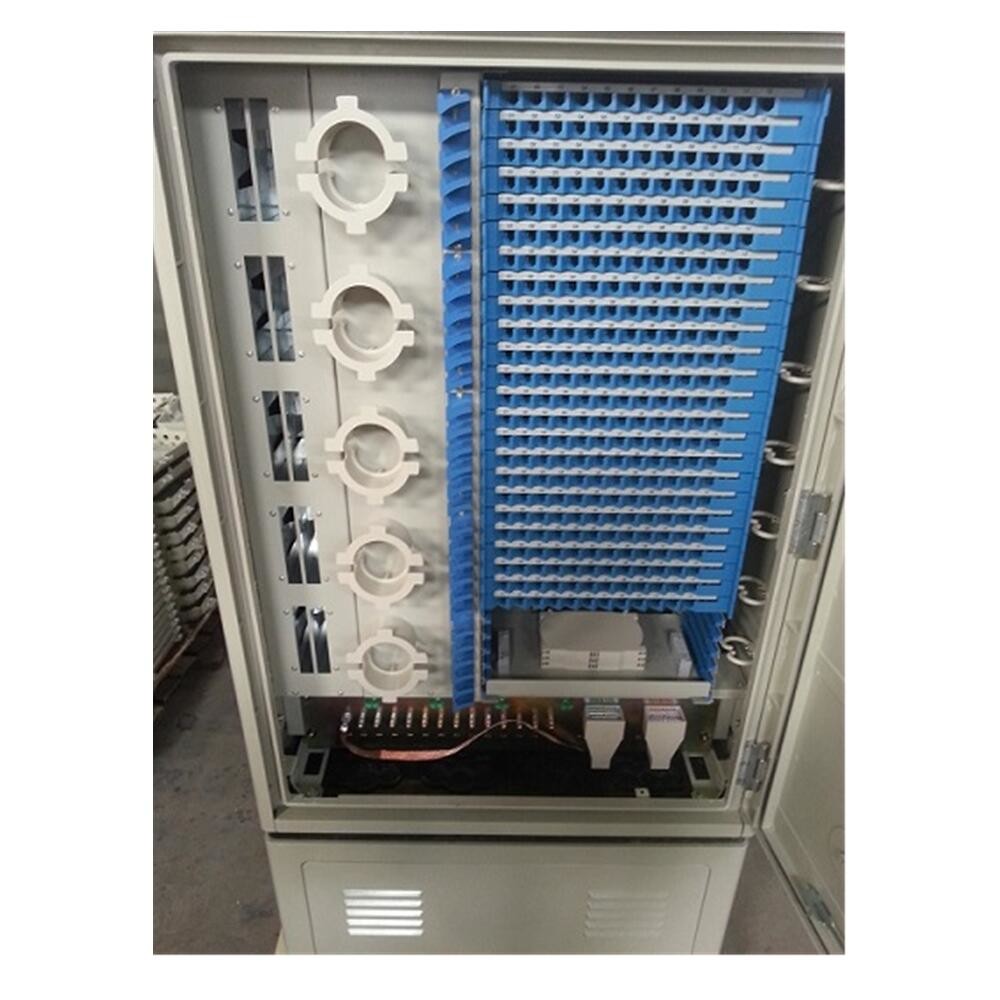

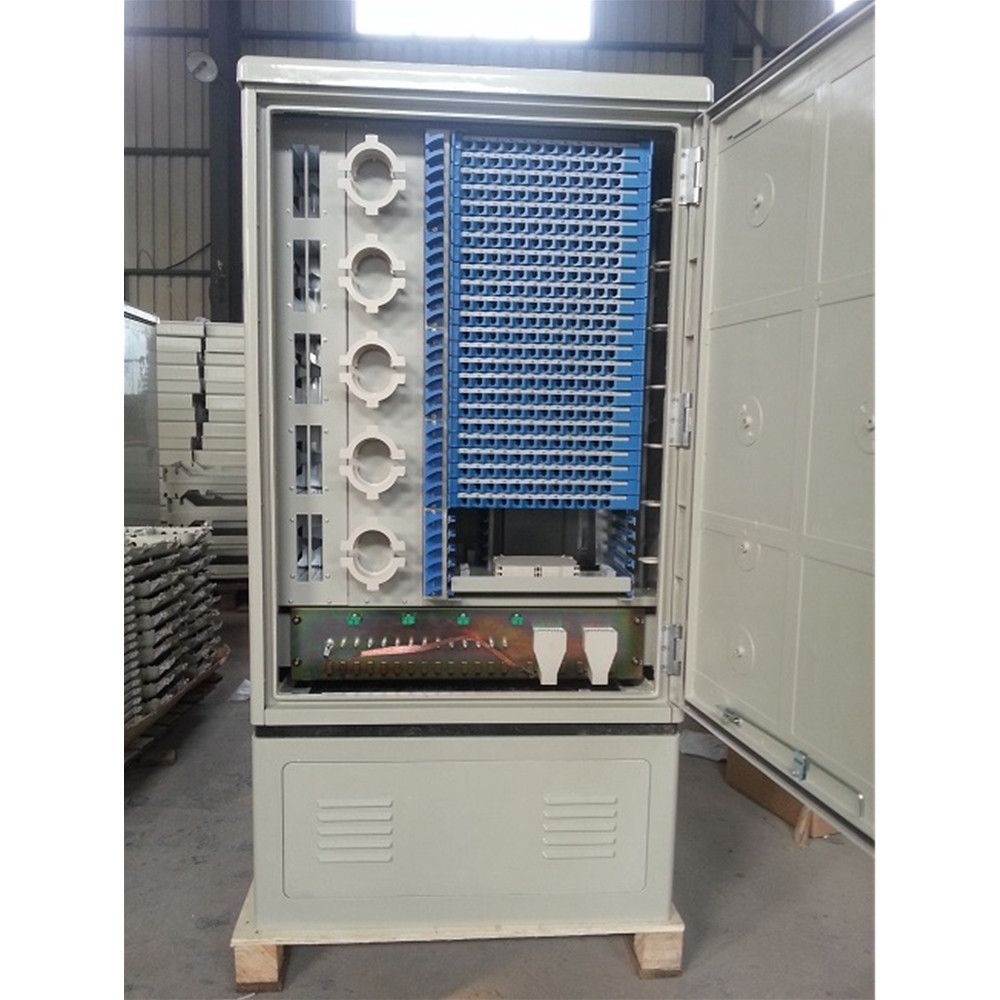

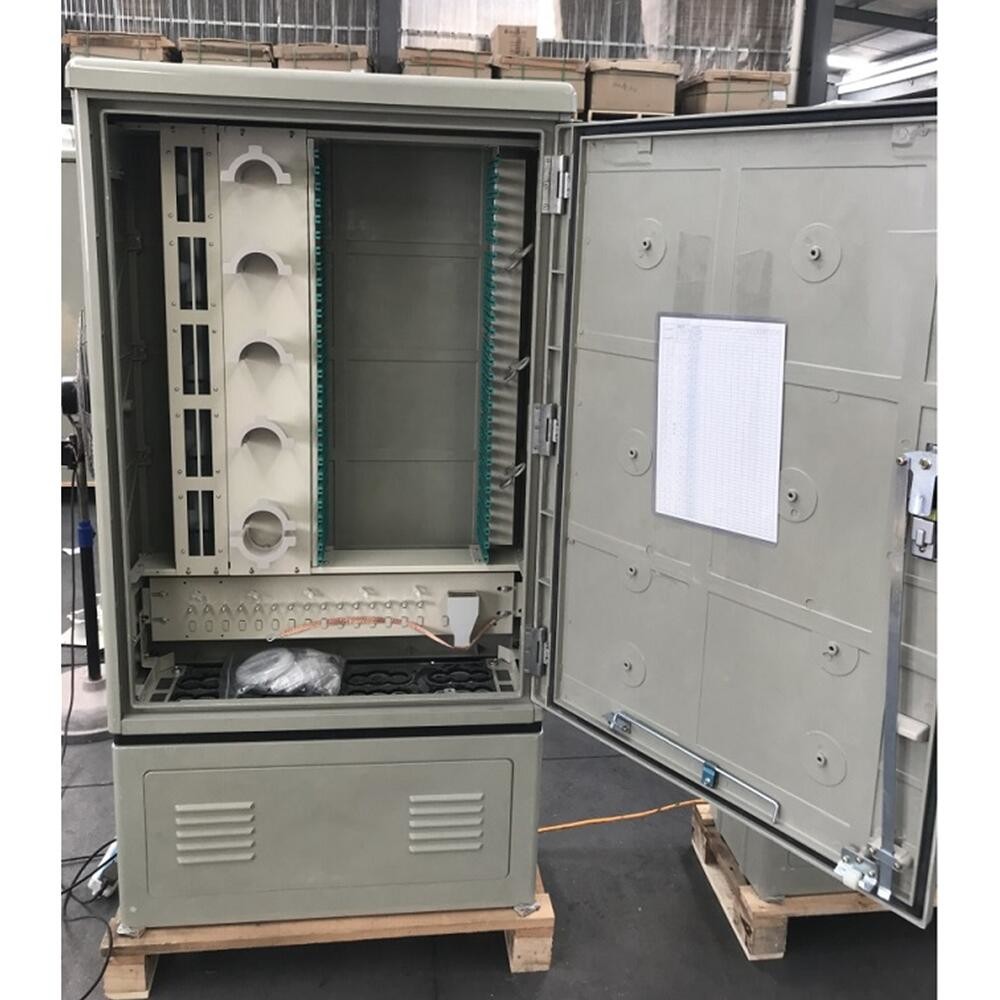

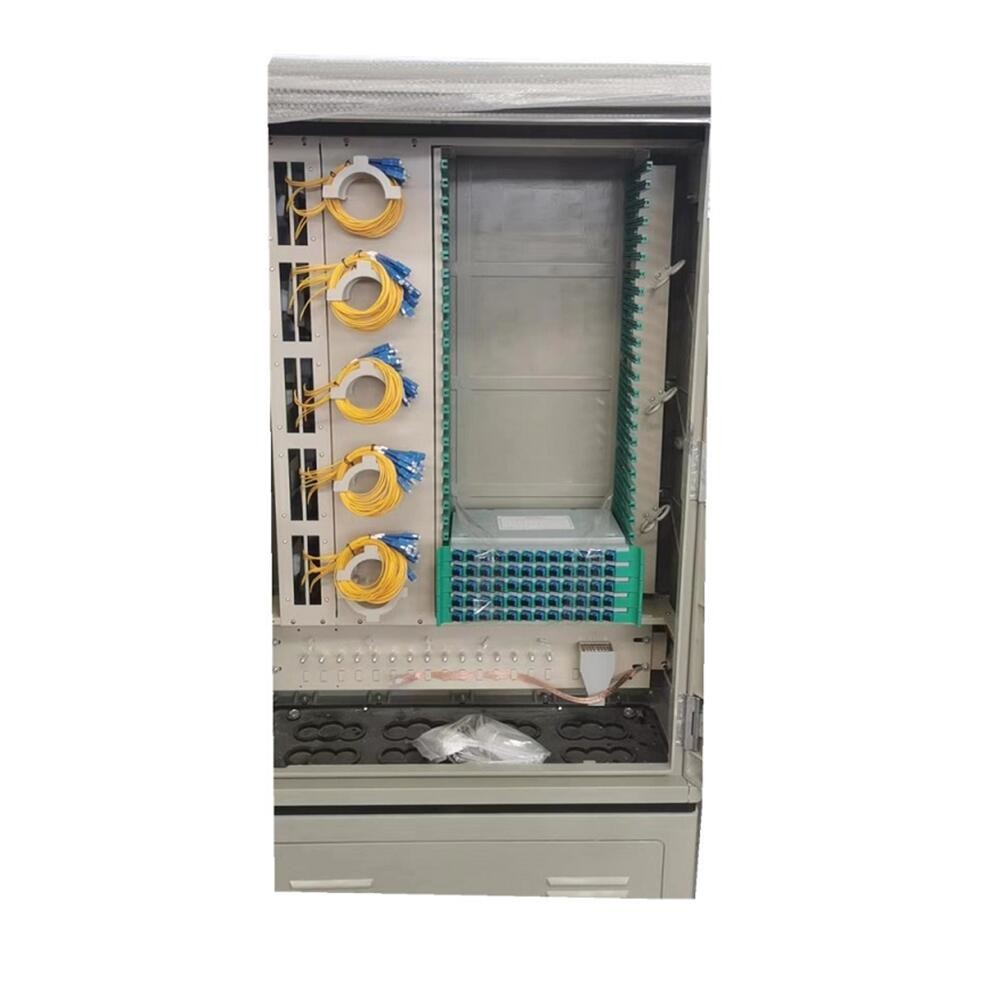

संदर्भ के लिए अधिक तस्वीरें:
