फाइबर आउटडोर 288 कोर पेडस्टल माउंटेड फाइबर डिस्ट्रीब्यूशन कैबिनेट Sc/Apc कनेक्टर्स
विवरण:
कैबिनेट आउटडोर 288 कोर फाइबर ऑप्टिक को ट्रंक ऑप्टिकल केबल और केबल वितरण के साथ सक्रिय लिंक में लागू किया जा सकता है, फ्यूजन, भंडारण, वितरण और केबल के लिए प्रेषण को पूरा किया जा सकता है।
मानक केस बॉडी, उच्च तीव्रता, संक्षारक विरोधी, एंटी-एजिंग विशेष समग्र सामग्री (स्टेनलेस स्टील) से बना है, IP65 ग्रेड तक सुरक्षा के साथ।विश्वसनीय सीलिंग, वाटर-प्रूफ और डैमप्रूफ के साथ खराब मौसम की विभिन्न स्थितियों को अपनाना।
1. विशिष्टता
|
पैरामीटर |
|
|
नमूना |
TW-CBSMC-288C |
|
मैक्स।कोर की संख्या |
288 कोर एससी, एफसी, एसटी सिम्पलेक्स फाइबर या 576 एलसी फाइबर |
|
फाड़नेवाला प्रकार |
एबीएस बॉक्स प्रकार |
|
मैक्स।स्प्लिटर्स की संख्या |
10 |
|
ब्याह ट्रे प्रकार |
12 कोर/ट्रे या 24 कोर |
|
मैक्स।ब्याह ट्रे की संख्या |
24 या 24 |
|
कैबिनेट सामग्री |
एसएमसी |
|
एडेप्टर पैनल |
एफसी स्क्वायर, एससी, डीएलसी (एससी प्रकार) |
|
इन्सुलेशन प्रतिरोध (एमΩ) |
1000 @ 500 वी (डीसी) |
|
वोल्टेज को समझना (वी / मिनट) |
3000 (डीसी), कोई ब्रेकडाउन नहीं, कोई फ्लैशओवर नहीं |
|
स्थापना प्रकार |
ज़मीन |
|
संरक्षण रेटिंग |
IP65 |
|
ऑपरेटिंग तापमान (डिग्री सेल्सियस) |
-40~ +60 |
|
आयाम (मिमी) |
1450 * 750 * 320 एमएम |
|
वजन (किग्रा) |
80 |
लाभ
1. 288 फाइबर तक कुल फाइबर प्रबंधन प्रणाली
2. अतिरिक्त पैच केबल के लिए जगह
3. उच्च घनत्व
4. एक ट्रे में स्प्लिस और पैच करें
5. सभी कनेक्टर प्रकार के लिए पूरा करें
6. अलग-अलग स्लाइड आउट ब्याह आयोजक ट्रे प्रदान करते हैं
7. ब्याहों तक आसान पहुंच
8. आने वाली केबलों के लिए उचित तनाव से राहत
9. अच्छा रूप
10. अल्ट्रा वायलेट प्रतिरोध
11. संक्षारण प्रतिरोध और अधिकांश रसायन
12. पदार्थ
13. प्रभाव के लिए बहुत अधिक प्रतिरोध
14. कंक्रीट या पॉलिएस्टर प्लिंथ पर माउंट करने योग्य
सेवा शर्तें
1. कार्य तापमान: -5 ℃ ~ + 40 ℃ (इनडोर), - 40 ℃ ~ + 60 ℃ (आउटडोर)
2. सापेक्षिक आर्द्रता: ≦85% (+30 डिग्री सेल्सियस पर) (इनडोर), ≦95% (+40 डिग्री सेल्सियस पर) (आउटडोर)
3. वायुमंडलीय दबाव: 70kPa ~ 106kPa
उपयुक्तता आवश्यकताएँ
1. ऑप्टिकल फाइबर केबल मानक GB/T7424 और GB/T11819 के अनुरूप होंगे।
2. नाममात्र ऑपरेटिंग तरंग दैर्ध्य है: 1310nm, 1550nm।
यांत्रिक शक्ति
फाइबर ऑप्टिक क्रॉस कनेक्ट कैबिनेट उपस्थिति उपस्थिति के लिए कम से कम 980N दबाव ऊर्ध्वाधर खड़ी कर सकती है।कैबिनेट का दरवाजा खुलने के बाद, यह दरवाजे के सबसे बाहरी छोर से कम से कम 200N का दबाव झेल सकता है।
सीलिंग प्रदर्शन
कैबिनेट बंद अवस्था में है।इनडोर उपकरणों का सुरक्षा प्रदर्शन GB4205 में निर्दिष्ट IP53 की आवश्यकताओं तक पहुँच सकता है, और बाहरी प्रकार IP65 की आवश्यकताओं तक पहुँच सकता है जैसा कि GB4208 में निर्दिष्ट है।
अनुप्रयोग:
1. संचार
2.नेटवर्क
3.औद्योगिक नियंत्रण
4.बिल्डिंग ऑटोमेशन
5.कनेक्टर सम्मिलन और स्थायित्व> 1000 बार

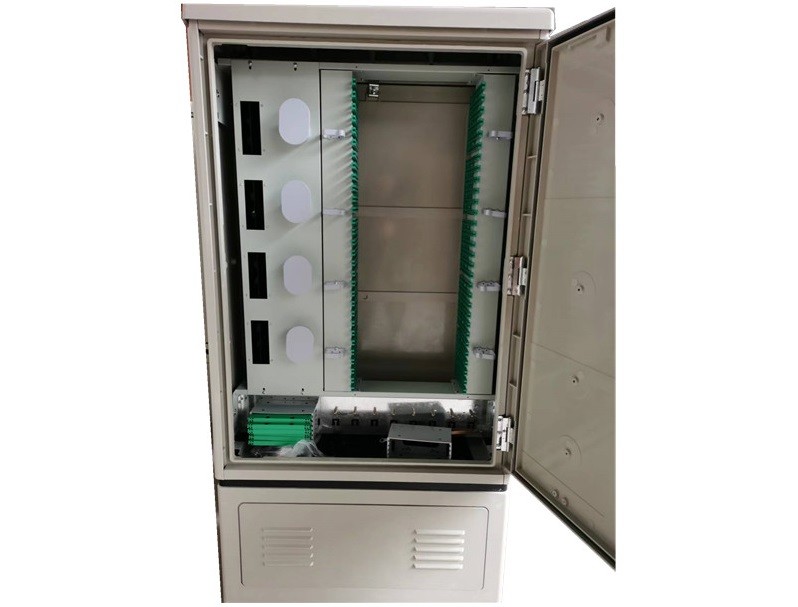

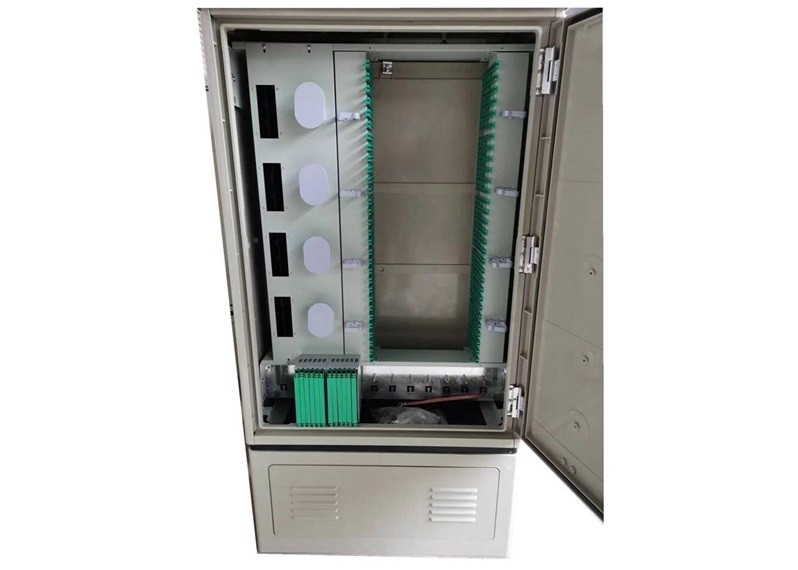

संदर्भ के लिए अधिक तस्वीरें:
