ODC 144 कोर ऑप्टिकल डिस्ट्रीब्यूशन कैबिनेट नेटवर्क 144 कोर स्प्लिस ट्रे फाइबर ऑप्टिक कैबिनेट
1. विशिष्टता
| प्रोडक्ट का नाम | 144कोर वॉल/पोल माउंटेड फाइबर डिस्ट्रीब्यूशन कैबिनेट |
| कनेक्टर प्रकार | एससी, एलसी एसटी, एफसी |
| उत्पाद का आकार | 750 * 550 * 310 एमएम |
| सामग्री | एसएमसी |
| स्थापना प्रकार | दीवार/पोल माउंटेड |
| रंग | धूसर सफेद |
| आवेदन | एफटीटीएच एफटीटीबी एफटीटीएक्स नेटवर्क |
| गारंटी | सीमित जीवन |
| फाइबर संख्या | 96/144/288 फाइबर |
| वर्किंग टेम्परेचर | -5 ℃ ~ + 40 ℃ (इनडोर), -40 ℃ ~ + 60 ℃ (आउटडोर) |
अधिक आकार
| उत्पाद | सामग्री | आकार |
| दीवार/पोल माउंटेड 96cores ऑप्टिकल वितरण कैबिनेट |
एसएमसी | 600 * 450 * 280 एमएम |
| दीवार/पोल माउंटेड144 करोड़ ऑप्टिकल वितरण कैबिनेट |
एसएमसी | 750 * 550 * 310 एमएम |
| दीवार/पोल माउंटेड288 करोड़ ऑप्टिकल वितरण कैबिनेट |
एसएमसी | 1050 * 750 * 320 एमएम |
| मंजिल 144 करोड़ ऑप्टिकल वितरण कैबिनेट |
एसएमसी | 1030 * 550 * 310 एमएम |
| मंजिल 288 करोड़ ऑप्टिकल वितरण कैबिनेट |
एसएमसी | 1450 * 750 * 320 एमएम |
| मंजिल 576 करोड़ ऑप्टिकल वितरण कैबिनेट |
एसएमसी | 1450 * 750 * 540 एमएम |
आउटडोर ऑप्टिकल कैबिनेट मुख्य रूप से कार्यालयों से ऑप्टिकल वितरण नोड के लिए बाहरी ऑप्टिकल केबलों को जोड़ने के लिए उपयोग किया जाता है।यह कैबिनेट तंतुओं को विभाजित करने, केबल समाप्ति, फाइबर वितरण, प्रेषण और बाहरी वातावरण के तहत अच्छी तरह व्यवस्थित करने के लिए आदर्श वातावरण प्रदान करता है।आउटडोर ऑप्टिकल कैबिनेट सुरक्षित, विश्वसनीय और लचीला ऑप्टिकल फाइबर / केबल सर्किट प्रबंधन प्रदान करता है, जो विभिन्न संचार नेटवर्क के लिए उपयुक्त है, विशेष रूप से उपयोगकर्ताओं के ऑप्टिकल फाइबर एक्सेस नेटवर्क इंजीनियरिंग के लिए।
विशेषताएँ:
1 उच्च तीव्रता और कटाव-रोधी प्रदर्शन;
2 अचानक जलवायु परिवर्तन और चरम वातावरण का मुकाबला करने में सक्षम;
3 क्षमता को आवश्यकतानुसार लचीले ढंग से अनुकूलित किया जा सकता है;
4 स्थापना त्वरित और सुविधाजनक है;
5 बिल्ट-इन डायरेक्ट स्प्लिस यूनिट डायरेक्ट कनेक्शन फंक्शन प्रदान करने में सक्षम है;
6 फाइबर वायरिंग रूटिंग का सही डिजाइन फाइबर के प्रबंधन और रखरखाव की सुविधा प्रदान कर सकता है;
7 ऑप्टिक फाइबर के लिए सुरक्षित और विश्वसनीय बन्धन और ग्राउंडिंग सुरक्षा उपकरणों के साथ;
8 पट्टा-आकार और गैर-पट्टा आकार के तंतुओं के लिए लागू।
तकनीकी मापदंड
1 · नाममात्र कार्य तरंग-लंबाई: 850 एनएम, 1310 एनएम, 1550 एनएम एफ
2 · ऑपरेटिंग तापमान: -5°C~+40°C
3· स्टोरेज तापमान:-40°C~+70°C
4 · सापेक्ष आर्द्रता:≤85%(30°C)
5 · वायुमंडलीय दबाव: 70 ~ 106 केपीए
6 · सम्मिलन हानि: ≤0.2dB
7 · रिटर्न लॉस:≥45dB(PC),≥50dB(UPC),≥60dB(APC)
8· अलगाव प्रतिरोध:≥1000MΩ/500V(DC)
9· टिकाऊपन:>1000 बार
10 · एंटी-वोल्टेज ताकत:≥3000V(DC)/1min
11. आयाम: 750*550*310MM
12. मैक्स.कोर: 288कोर
13. सामग्री: एसएमसी
अनुप्रयोग:
1. लोकल एरिया नेटवर्क;
2. सीएटीवी नेटवर्क;
3. FTTx सिस्टम / FTTH प्रोजेक्ट;
4. वाइड एरिया नेटवर्क।

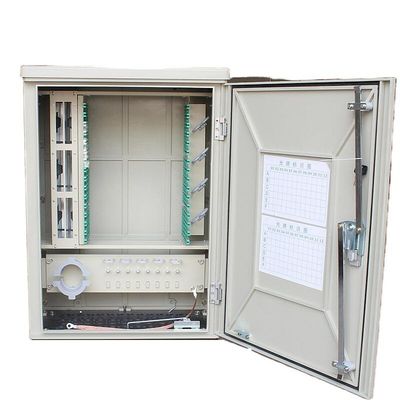

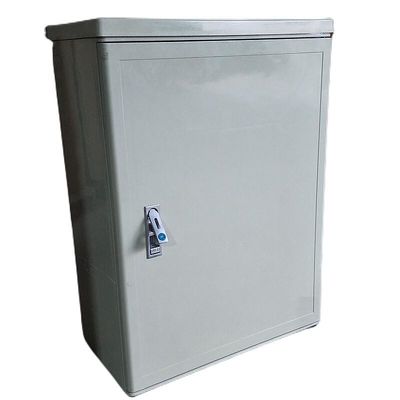

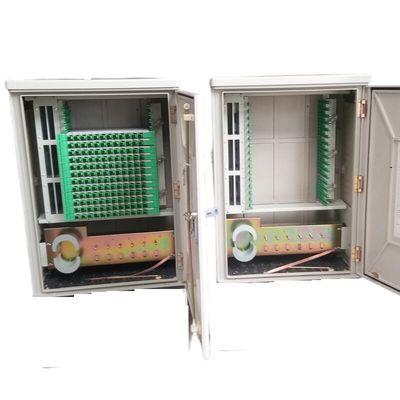

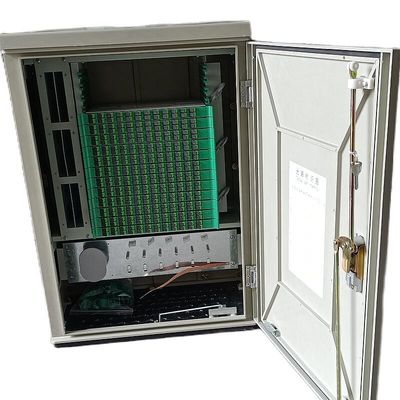

संदर्भ के लिए अधिक तस्वीरें:
