144 कोर एफसी एसएमसी फ्लोर स्टैंडिंग फाइबर डिस्ट्रीब्यूशन हब एफडीएच टेलीकॉम नेटवर्क कैबिनेट
विवरण:
फाइबर ऑप्टिक क्रॉस कनेक्शन कैबिनेट एक बाहरी ऑप्टिकल उपकरण है जो विशेष रूप से बाहरी ऑप्टिकल फाइबर एक्सेस नेटवर्क के लिए डिज़ाइन किया गया है।ऑप्टिकल फाइबर कनेक्शन, विभाजन, भंडारण और वितरण प्राप्त करें।
इसकी दो प्रकार की स्थापना विधियाँ हैं: फ़्लोर माउंटेड और एरियल।
विशिष्टता:
| प्री-टर्मिनेटेड कनेक्टर | एलसी, एससी, एफसी, एसटी |
| कनेक्टर पॉलिश | यूपीसी या यूपीसी |
| फाइबर मोड | एसएम/एमएम |
| फाइबर की गिनती | 144 SC.FC, ST फाइबर या 288 LC फाइबर |
| आकार | 1030 * 540 * 300 एमएम |
| जैकेट का रंग | स्लेटी |
| जैकेट सामग्री | एसएमसी |
| गारंटी | कई साल |
| आवेदन | एफटीटीएच समाधान |
| उत्पाद कीवर्ड | 144 कोर फाइबर ऑप्टिक कैबिनेट, आउटडोर ऑप्टिकल वितरण कैबिनेट, 144 कोर आउटडोर ऑप्टिकल वितरण कैबिनेट, 144 कोर आउटडोर ऑप्टिकल वितरण कैबिनेट |
विशेषताएँ:
1. मानक केस बॉडी, उच्च तीव्रता, विरोधी संक्षारक, विरोधी उम्र बढ़ने वाली विशेष समग्र सामग्री (एसएमसी) से बना है, विश्वसनीय सीलिंग, जल-सबूत और नमी सबूत के साथ विभिन्न खराब मौसम की स्थिति को अनुकूलित करता है।
2. सिंगल / डबल डोर, डस्ट प्रूफ और वाटरप्रूफ।और सुरक्षा स्तर: 1P65
3. आंतरिक संरचना, आसान स्थापना के लिए अच्छा डिजाइन।
4. विभाजन और वितरण का स्पष्ट संकेत।
5. एडॉप्टर ST, FC, SC आदि हो सकता है।
6. अंदर पर्याप्त फाइबर रूटिंग और स्टोरेज स्पेस।
7. विश्वसनीय केबल फिक्सेशन डिवाइस और ग्राउंडिंग डिवाइस।
8. स्प्लिसिंग रूटिंग का अच्छा डिज़ाइन और फाइबर ऑप्टिक के झुकने वाले त्रिज्या की गारंटी।
9. कार्य तापमान -40C से +40C
10. भंडारण तापमान -40C से +60C
11. सापेक्षिक आर्द्रता ≤95% (+40C)
12. वायुमंडलीय दबाव 70Kpa से 106Kpa
13. क्षमता 144 कोर
संरचना विशेषता:
मॉड्यूलर डिजाइन सबसे बड़ा लचीलापन प्रदान करता है, वर्तमान और भविष्य के विकास की जरूरतों को पूरा करता है
इलेक्ट्रोस्टैटिक स्प्रे का उपयोग करके एसएमसी या स्टेनलेस स्टील और सतह का उपयोग करने वाला शरीर इसलिए इसमें अच्छा संक्षारण प्रतिरोध और एंटी-एजिंग फ़ंक्शन होता है, शरीर का पवन संरक्षण वर्ग IP65 स्तर प्राप्त करता है।रक्षा ड्यूइंग का प्रभाव उत्कृष्ट है।
मॉड्यूल ट्रे बाईं ओर धुरी के चारों ओर 90 डिग्री से बाहर घूम सकती है, और मॉड्यूल के भीतर एडेप्टर का बेवल 30 डिग्री पर ले जाता है।क्लिप-लॉक इंस्टॉलेशन सीधे फाइबर के झुकने वाले त्रिज्या को सुनिश्चित करता है और आंखों को चोट से बचाता है।
वेल्ड डिस्क 90 डिग्री से बाहर घूम सकती है, और फिर बाहर निकल सकती है, इसलिए यह निर्माण के लिए सुविधाजनक है, और विस्तार और रखरखाव के लिए भी सुविधाजनक है
क्रॉस कनेक्शन कैबिनेट में आगे और पीछे के दरवाजे हैं, केबल बिछाने के लिए पर्याप्त जगह है, संचालन और रखरखाव के लिए सुविधाजनक है
क्रॉस कनेक्शन कैबिनेट में ऑप्टिकल केबलों की स्थिरता, छीलने और ग्राउंडिंग के लिए विश्वसनीय उपकरण है
उच्च वोल्टेज संरक्षण पृथ्वी और बॉक्स20,000MΩ /500V (DC) के बीच इन्सुलेशन प्रतिरोध
बियरिंग प्रेशर वोल्टेज> 3000VAC (50Hz) 1min ब्रेकडाउन नहीं, आर्किंग
फाइबर ऑप्टिक क्रॉस कनेक्ट कैबिनेट मैकेनिकल स्थायित्व परीक्षण: ≥1000 बार
कैबिनेट का आकार:
| प्रकार | आकार मिमी |
| वॉल माउंट 96 करोड़ | 600 * 450 * 280 एमएम |
| वॉल माउंट 144 कोर | 750 * 540 * 300 एमएम |
| फ्लोर स्टैंडिंग 144 कोर | 1030 * 540 * 300 एमएम |
| फ्लोर स्टैंडिंग 288 कोर | 1450 * 750 * 320 एमएम |
| फ्लोर स्टैंडिंग 576 कोर | 1450 * 750 * 540 एमएम |

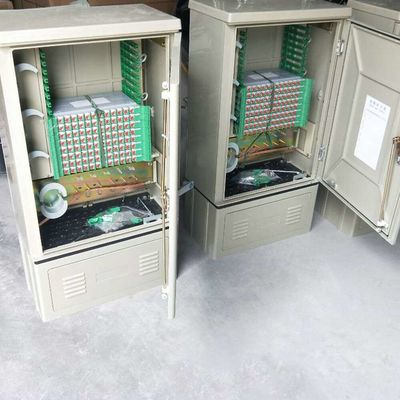

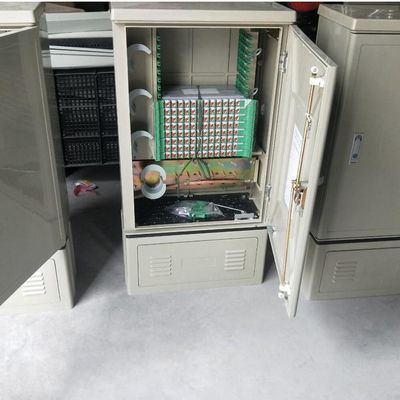

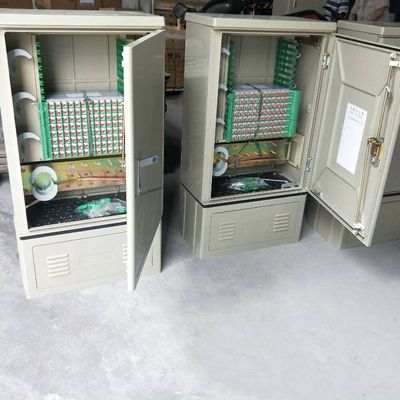

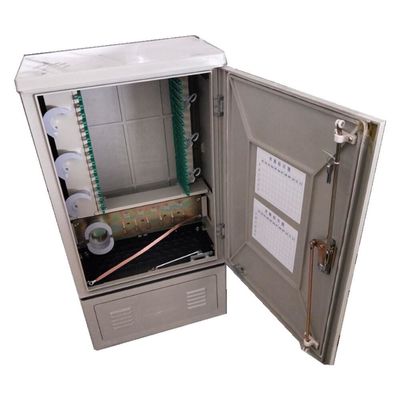

संदर्भ के लिए अधिक उत्पाद तस्वीरें:
